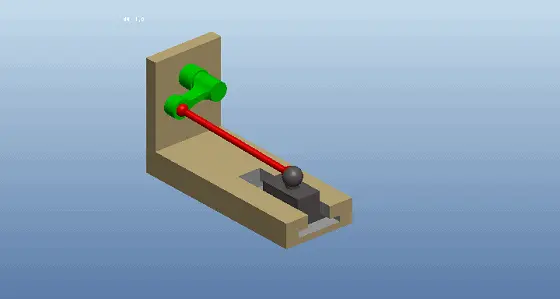

Proe/Creo产品设计——3D四连杆机构仿真图解

1.新建组件。

2.插入support，以缺省的方式进行放置，如下图。

东莞潇洒职业培训学校开设课程有：学历提升、数控编程培训、塑胶模具设计培训，压铸模具设计培训、冲压模具设计培训，精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训、AutoformR7工艺分析培训，潇洒职业培训学校线下、线上网络学习方式，随到随学，上班学习两不误，欢迎免费试学！

联系方式：18029180991（微信同号）QQ：3461766451

地址：东莞市横沥镇新城工业区兴业路121号

3.插入LEVERARM次装配体，选择销钉连接，如下图。

4.插入SLIDERBLOCK，选择滑动杆连接，选择下图红色箭头所指的两个边。

再选择下图所示的两个平面。

5.插入LINKAGE，选择球连接，分别选择LINKAGE上的基准点和LEVERARM的基准点。

点击【放置】-【新建集】，再次选择一个球连接。

依次选择linkage和SLIDERBLOCK上基准点。整个装配完成。

6.点击【应用程序】-【机构】，进入机构环境。

7.点击右侧的工具栏的伺服电机，添加伺服电机。选择下图的红色箭头所指的连接作为运动轴。

设置电机的参数，如下图所示。

8.点击【机构分析】，类型选择动态，持续时间设置为4秒。点击运行按钮。

9.点击测量按钮，点击下图所示的按钮，新建一个测量。

测量名称为速度，类型选择速度。

选择SLIDERBLOCK的一个顶点作为测量对象，如下图。

点击确定之后，我们可以看到速度值。点击结果集中的分析，再选择速度，最后点击右上角的图表按钮，即可创建速度图表。

下图就是SLIDERBLOCK的速度图表。

再次新建一个测量，名称输入动能，类型选择系统，属性选择动能，点击确定。

我们可以看到我们新建的两个测量都产生了相应的值。利用上面的方法即可创建动能的图表了。
