配方一：

硫酸铜　　　　　　4～8 g/L

二氧化硒　　　　　4～8 g/L

磷酸盐　　　　　　7～15 g/L

硝酸盐　　　　　　2～4 g/L

柠檬酸盐　　　　　2～4 g/L

稳定剂　　　　　　20 ml/L

pH　　　　　　　　2.0～2.5

时间　　　　　　　3～5 min

配方二(武汉水运工程学院提供)：

硫酸铜　　　　　　1～3 g/L

亚硒酸　　　　　　2～3 g/L

磷酸　　　　　　　2～4 g/L

有机酸　　　　　　1.0～1.5 g/L

十二烷基硫酸钠　　0.1～0.3 g/L

复合添加剂　　　　10～15 g/L

pH　　　　　　　　2～3

时间　　　　　　　2～6 min

配方三(贵州航空发动机公司提供)：

硫酸铜　　　　　　3～7 g/L

硫酸镍　　　　　　2～3 g/L

乙二胺四乙酸二钠　4～5 g/L

亚硒酸　　　　　　4～5 g/L

磷酸盐　　　　　　2.0～3.0 g/L

pH值　　　　　　　2.0～3.0

时间　　　　　　　30～60 s

配方四(大庆石油学院提供)：

硫酸铜　　　　　　2.0～2.5 g/L

硝酸　　　　　　　1.0～2.0 ml/L

二氧化硒　　　　　2.5～3.0 g/L

磷酸　　　　　　　1.0～1.5 ml/L

对苯二酚　　　　　0.8～1.2 g/L

发黑促进剂　　　　1.5～2.0 g/L

乙二胺四乙酸二钠　0.5～0.8 g/L

OP-10乳化剂　　　　适量

配方五(南方轻工研究所提供)：

硝酸铜　　　　　　4～6 g/L

亚硒酸　　　　　　5～10 g/L

磷酸　　　　　　　5～10 ml/L

氯化钠　　　　　　1～2 g/L

pH　　　　　　　　1.1～1.2

配方六(河南中原机械厂提供)：

硫酸铜　　　　　　2～4 g/L

二氧化硒　　　　　4 g/L

磷酸　　　　　　　10～15 g/L

氯化镍　　　　　　10～15 g/L

酒石酸钾钠　　　　2 g/L

柠檬酸钾　　　　　2 g/L

时间　　　　　　　3～6 min

配方七(杭州大学化学系提供)：

硫酸铜(CuSO4.5H2O）　　　　3 g/L

磷酸缓冲液(H3PO4.KH2PO4）　4 g/L

亚硒酸(H2SeO3）　　　　　　1 g/L

添加剂　　　　　　　　　 　3 g/L

时间　　　　　　　　　　 　1～3 min

配方八：

硫酸铜　　　　　4 g/L

硫酸镍　　　　　1 g/L

亚硒酸　　　　　4 g/L

磷酸二氢锌　　　2 g/L

硼酸　　　　　　4 g/L

DPE-Ⅲ　　　　　1～2 ml/L

pH　　　　　　　2.5～3.5

时间　　　　　　10～60 s

配方九：

硫酸铜　　　　　3～5 g/L

亚硒酸　　　　　3～5 g/L

磷酸二氢锌　　　4～5 g/L

柠檬酸　　　　　2～3 g/L

硝酸钾　　　　　1 g/L

添加剂　　　　　20 ml/L

配方十：

硫酸铜　　　　　4～5 g/L

二氧化硒　　　　4～5 g/L

硫酸镍　　　　　3～4 g/L

氧化锌　　　　　2～3 g/L

磷酸　　　　　　10～15 g/L

TX-10乳化剂　 　10 g/L

稳定剂　　　　　5～10 g/L

时间　　　　　　3～8 min

配方十一：

硫酸铜　　　　　4～6 g/L

二氧化硒　　　　1.5～3 g/L

硫酸镍　　　　　0.5～2 g/L

柠檬酸钾　　　　2 g/L

对苯二酚　　　　1～1.5 g/L

时间　　　　　　1～5 min

配方十二：

硫酸铜　　　　　2 g/L

亚硒酸　　　　　4 g/L

钼酸钠　　　　　2 g/L

硫代硫酸钠　　　1 g/L

硫酸镍　　　　　4 g/L

pH　　　　　　　1.5～2.5

时间　　　　　　5～8 min

配方十三：

二氧化硒　　　　5 g/L

硫酸铜　　　　　4 g/L

硫酸镍　　　　　4 g/L

硝酸锌　　　　　10 g/L

磷酸　　　　　　10 g/L

TX-10乳化剂　　 5 g/L

络合剂　　　　　10 ml/L

时间　　　　　　2～5 min

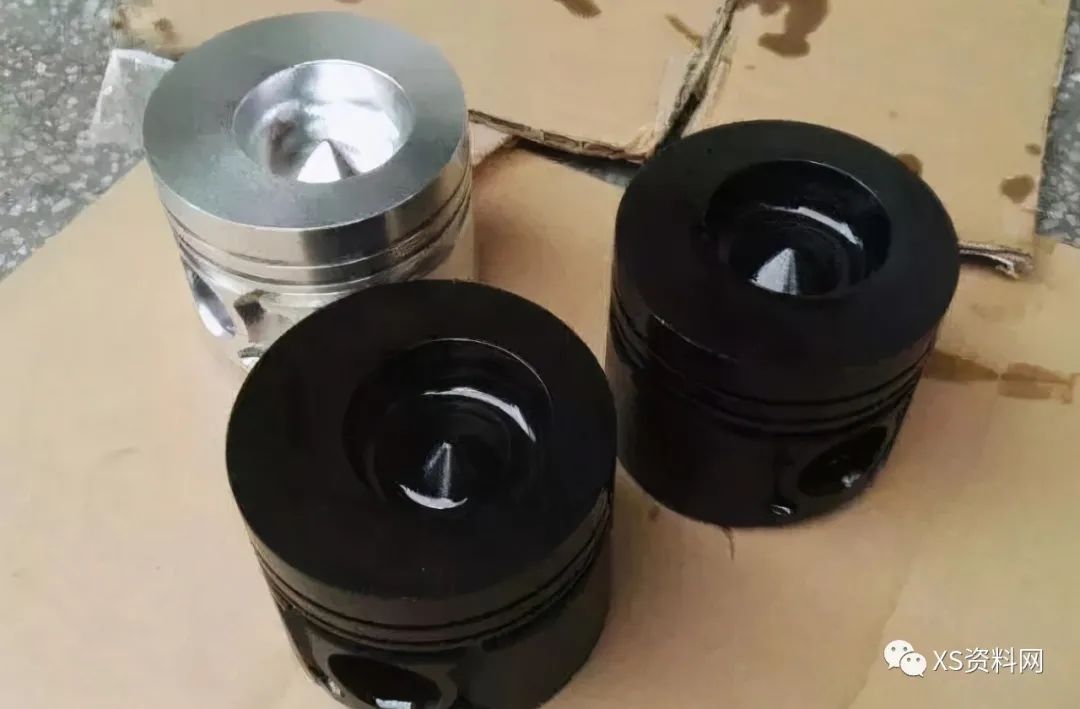

常温发黑工艺简介

钢铁常温发黑工艺流程主要包括前处理、发黑和后处理3个部分，其工艺流程为：

微信扫一扫分享资讯
