学好机械制图，这2个核心要点是关键！
机械制图属于大学机械、工程类必学内容，而且学习周期还不短，普通大专类院校开设了一年的课程。机械制图是不是真的这么难学呢？其实非常容易。机械制图的核心关键就是看图，也就是俗称的“三视图”。只要搞懂了三视图也就基本拿下了机械制图内容。
三视图

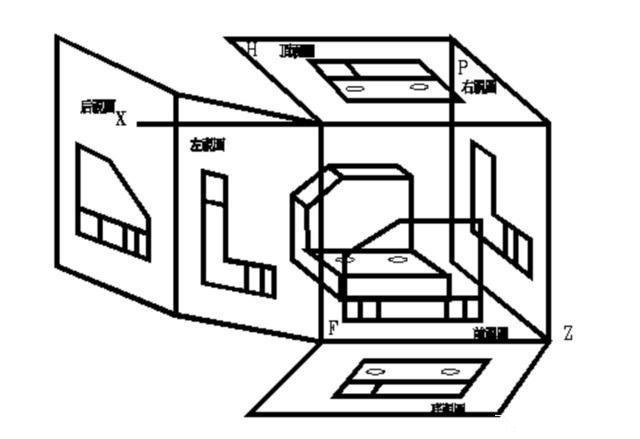

机械制图本身是包含六个视图，既讲零件想象在一个六方体的透明盒子中，将产品从盒子的六个方向正像投影所得到的图形。根据六个不同方向将视图分为：主视图（前视图）、后视图、左视图、右视图、俯视图、仰视图。
但根据机械制图原理，看不见的轮廓用虚线表示，看得见的轮廓用实线表示则可以推断上述视图为两两对应，可以将其中一个删除。因此，六视图就变成了“三视图”，分别保留：主视图、左视图、俯视图，其余视图省略。
在三视图当中，其两两都对应着一种投影规律，掌握这种规律就能保住绘制的三视图不会出现错误。牢记：
主、俯视图：长对正
主、左视图：高平齐
俯、左视图：宽相等
除了视图特性以外，投影也是一个重点，属于概念性的内容，需要多思考、练习。这直接决定了是否能将产品还原与视图表达。
首先记住投影规律：
当产品各面与投影面垂直：收缩性
当产品各面与投影面平行：实形性
当产品各面与投影面倾斜：类似性
线型表达

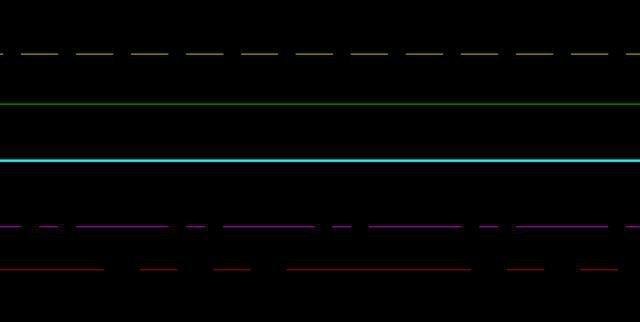

机械制图中常见的线型种类有5种，分别是：虚线、细实线、粗实线、点划线、双点划线。每种线型所表达的意思是不同的。
虚线：不可见轮廓线
细实线：尺寸线、尺寸界线、刨面线
粗实线：可见轮廓线
点划线：中心线、对称线
双点划线：假象线
