模具设计知多少？朋友，会接刀吗

模具设计知多少？朋友，会接刀吗？

什么是接刀？产品的外形或孔因工艺需要分两次或两次以上冲压出来，两次冲出就会有一个接合点，这个地方就叫接刀。为了避免接刀处产生毛刺，在工艺上采取一些措施，如工艺缺口等。

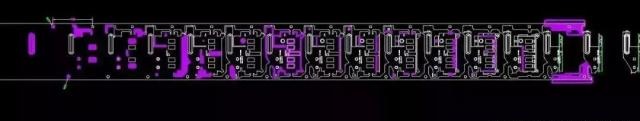

设计一套连续模，主要是要看工艺部分。没有好的工艺的话，其他的都没用。而连续模最能体现工艺的就是料带了。如图，料带中展现了很多的像引导孔大小、位置、接刀类型、分刀位置等这些细节。

在设计料带之前要先对产品进行分析、展开、放公差、确定步距、料宽等等，这里的每一个环节都很重要，有很多有点经验的钳工师傅，觉得自己做这个轻而易举，但在做的时候却不是这样。小编在这里就用接刀这块和大家说下

在产品的冲孔与切外形过程当中，因为强度、应力导致不能直接达成，这时候就需要将刀进行拆分。在分刀的时候要注意料带是否稳定，受力是否均匀还有料带的强度等问题

在两刀相接的位置因为有断差或易形成毛刺。所以在设计时要追加凹位加工工艺， 但由于凹位尺寸的大小会影响产品的外观和精度， 所以把接刀凹位做成标准，或采用不同的接刀类型以供设计者参考使用。

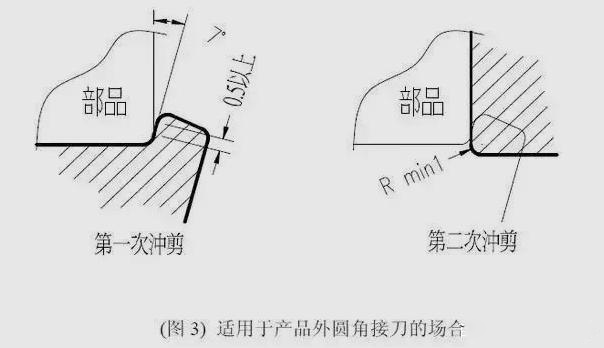

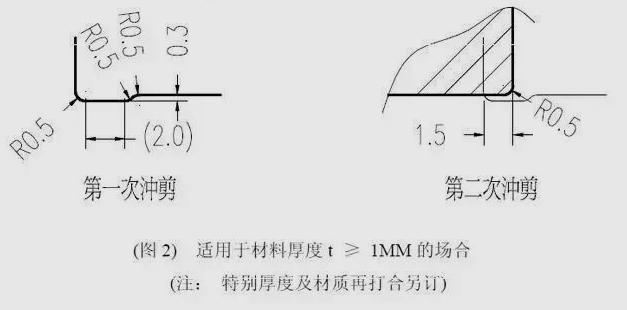

上图的三种接刀，图1图2是缺口接刀，用这种方式的话，切口无多余毛刺、粉屑，但是会因为缺口进而外观不太好看。图3是圆弧过切接刀，这种方式没有缺口而且没有毛刺，但是损坏圆弧的尺寸。
