由于产品是塑料件的原因,在注塑机中处于熔融状态,在填充入模具前与冷却后会发生收缩,在设计模具时必须对其乘缩水率
那么,工作中我们如何对产品进行缩水的设置?

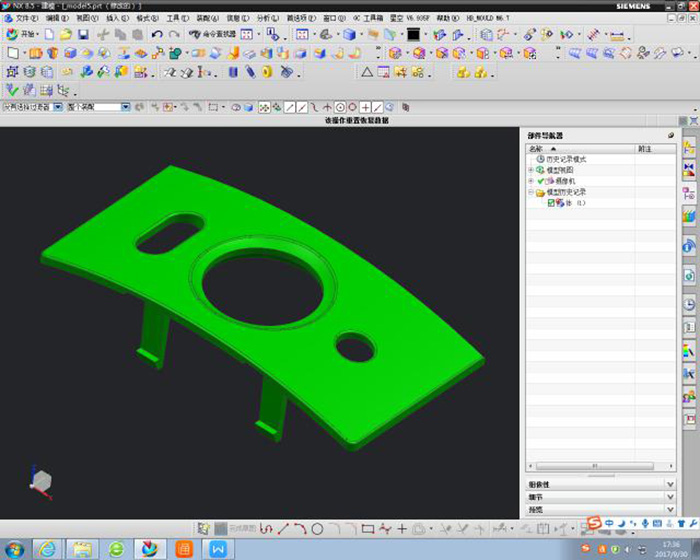

1先用UG软件打开一个产品
2 我们首先要了解这个产品的材料,比如产品具体是abs,pp,pom....不同的塑性材质其变形量也是不一样。

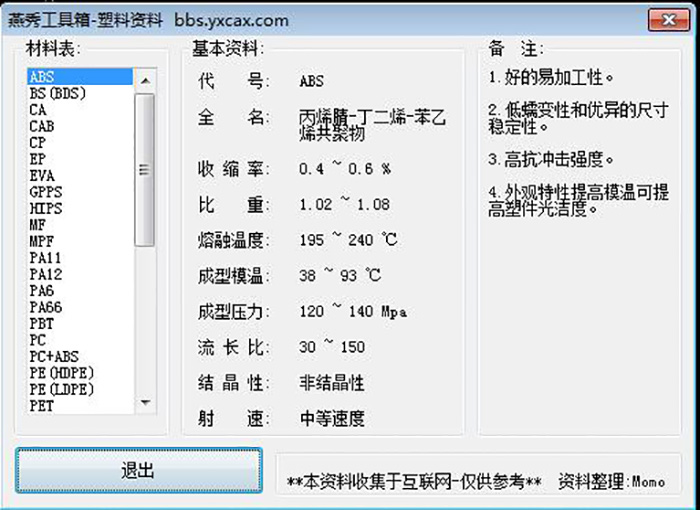

3我们确定材料后,可以通过客户或资料确定其变形量,也就是缩水率。

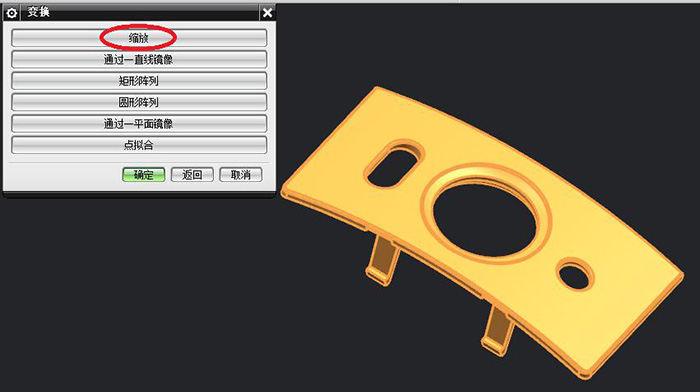

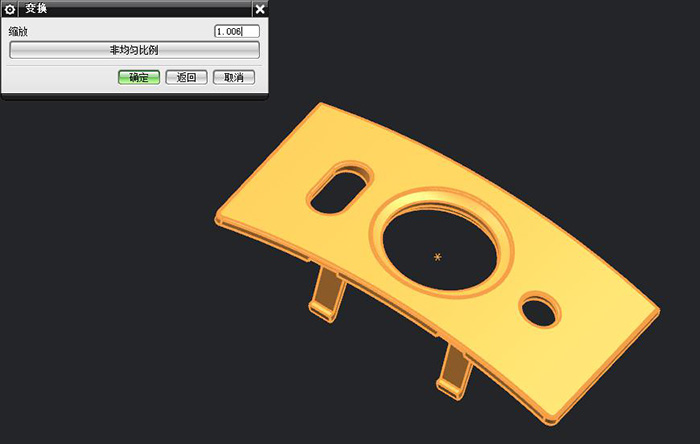

4 通过ug软件的变换功能对产品进行缩放比的设置
找到产品的一个基准点。通常我们会选取一些特殊的或重要的点位
并点击确定,复制。这时,我们就会得到另外一个设置完缩水的产品

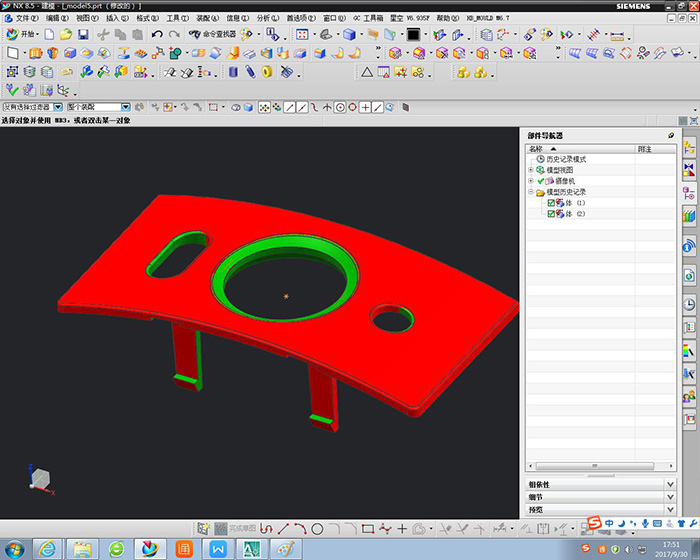

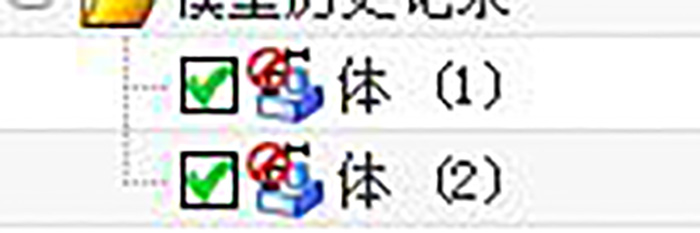

这时,我们可以看到师徒界面中,出现两个产品并且在右侧不见导航器中也明确显示出体1和体2
5 此时我们已经对产品进行了缩水率的设置。

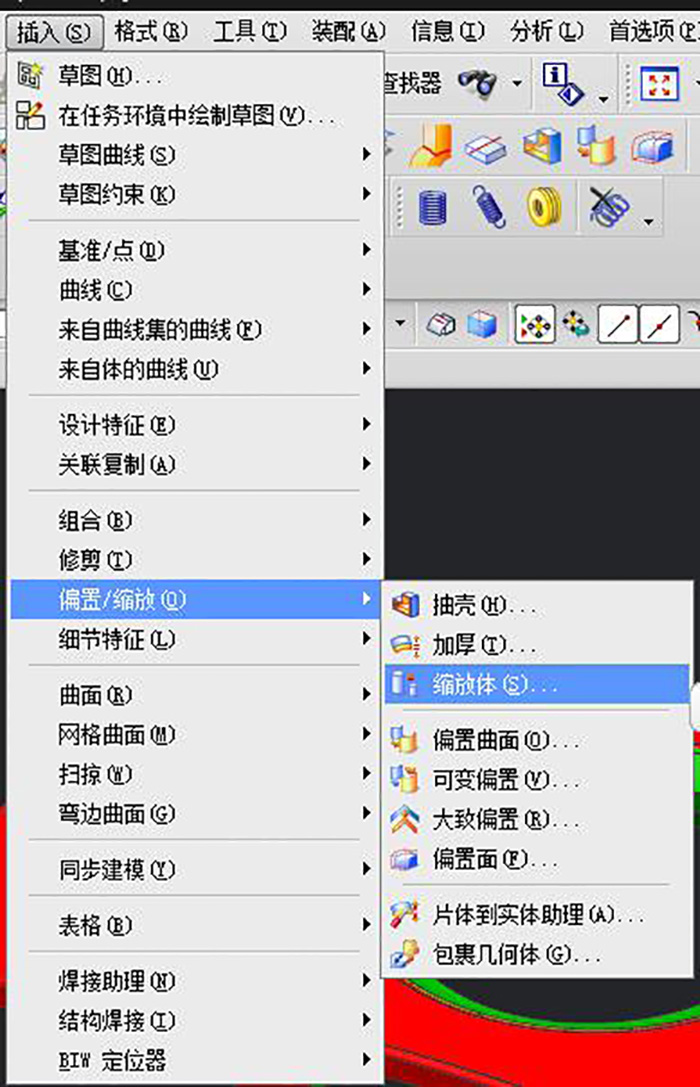

当然,产品的缩水率设置我们也可以通过ug中另外一个功能进行设置:缩放体。
产品的缩水率设置是我们模具设计的第一步,是至关重要的一步!
