2D五金模具设计班 课程大纲

第一课:(基本设计相关原理)

(第01节)：图纸视角(第一角、第三角投影法)。

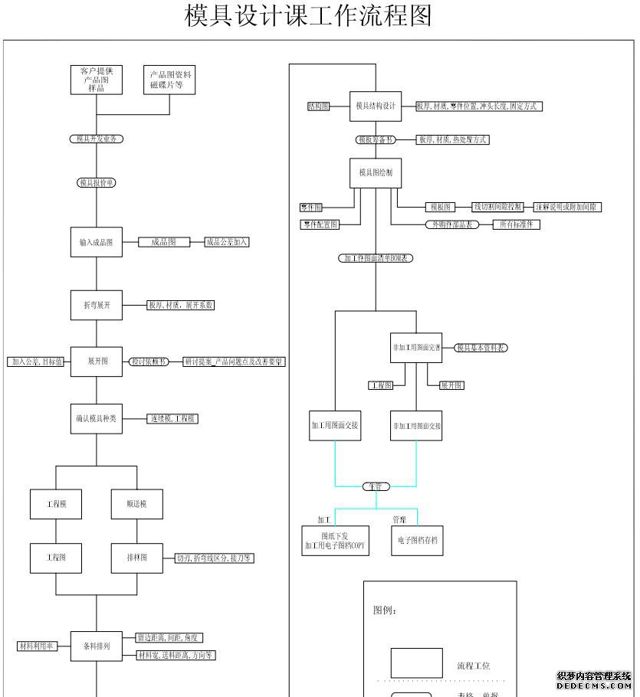

(第02节)：产品在设计过程中的整体流程。

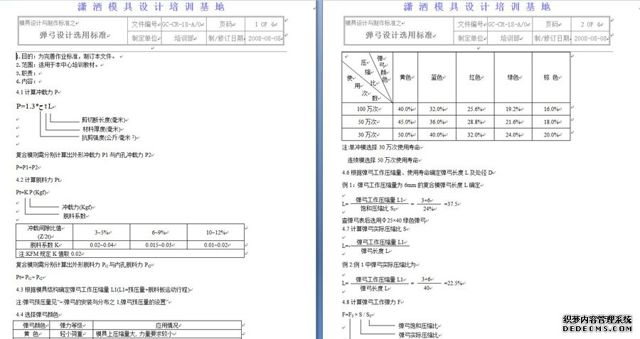

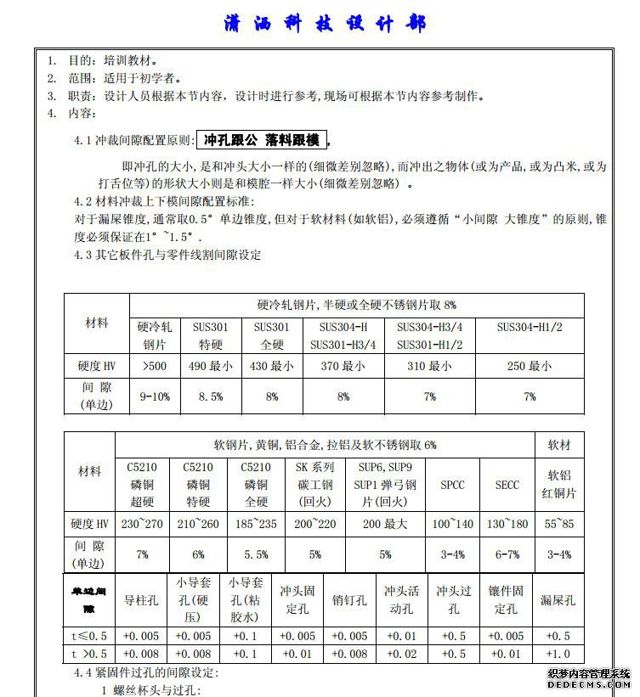

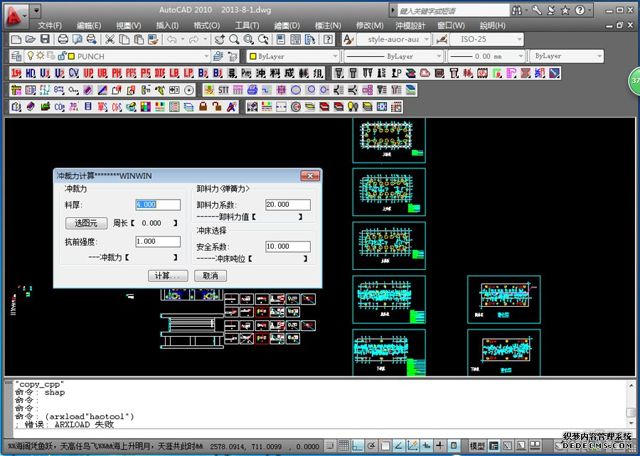

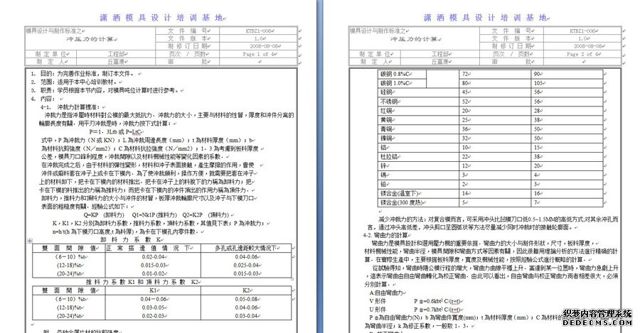

(第03节)：1.冲裁间隙的计算﹑2.冲裁力计算﹑3.脱料力计算﹑4.弹簧如何选用以及压缩率。

第二课:(模具总体结构介绍)

(第01节)： 单冲模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

(第02节)： 复合模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

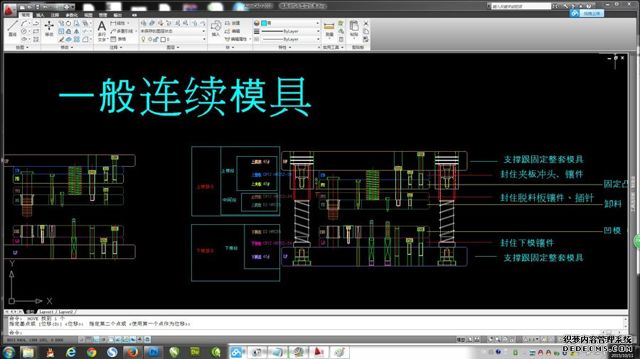

(第03节)： 连续模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

(第04节)： 拉深模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

第三课:(展开计算篇)

(第01节):1.展开序数如何选择、2.展开公差如何界定、3.展开查表与经验值的对比、4.新手如果选择序数、5.展长与展短如何修改。

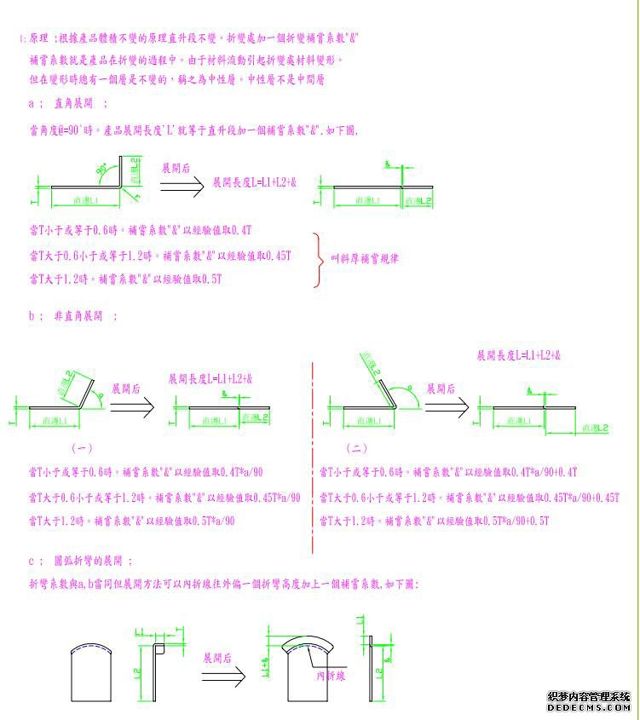

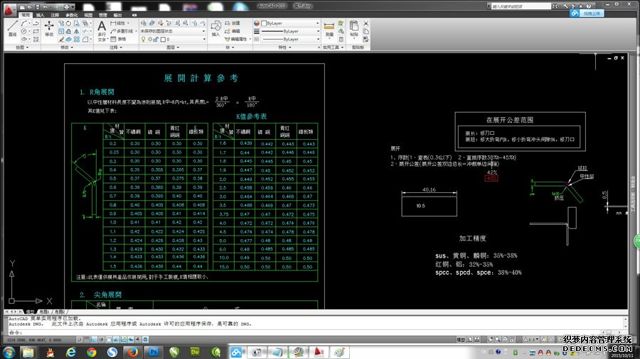

(第02节):计算展开方法（1.包圆展开﹑2.90度角展开﹑3.尖角展开、4.R角展开、5.推平展开﹑6.段差展开﹑7.有干涉展开﹑8.拉伸展开）。

(第03节):1.如何看产品三视图、2.如何对齐相应视角、3.在视图中找到相应的标记线。

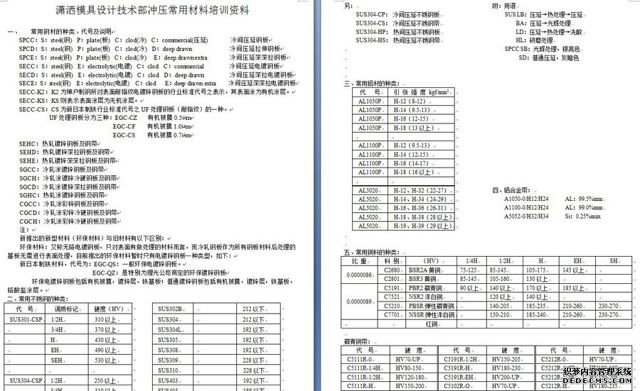

(第04节):展开注意事项（1.尺寸公差如何缩放﹑2.视图比例如何缩放﹑3.图形视角﹑4.批锋面﹑5.材质和料厚﹑6.料纹方向、7.常用产品材料型号)。

第四课:(展开计算篇)

(第01节)：1.常见小五金件(端子、弹片)产品案例展开演示、2.展开图制图标准。

(第02节)：1.常见机箱和拉伸产品案例展开演示、2.展开图制图标准。

第五课:(细节篇)

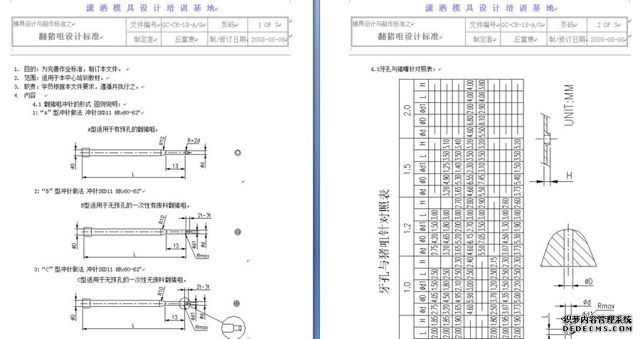

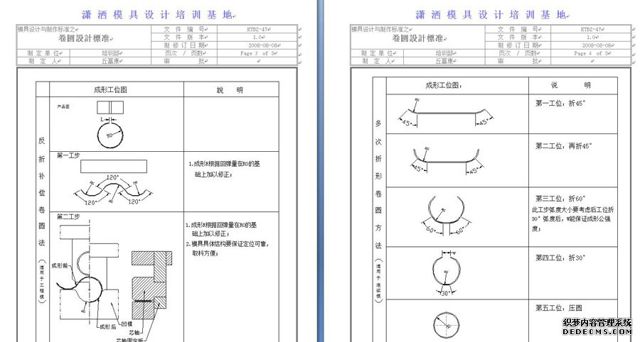

1.抽牙设计标准与计算﹑2、卷圆设计与拆分标准。

第六课:(其他局部小成形和五金零件篇)

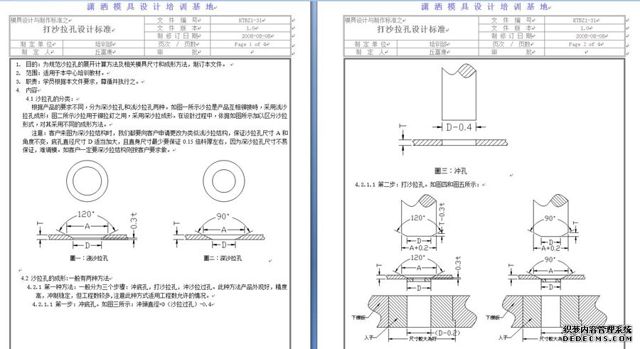

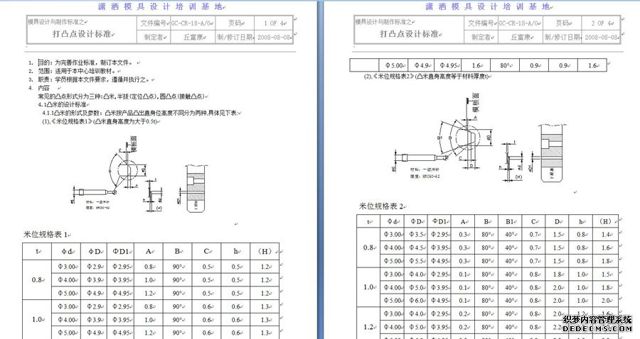

(第01节)：1.打凸点设计标准﹑2.打沙拉设计标准﹑3.凸包成形设计标准。

(第02节)：1.螺丝﹑2.销钉、3.等高套筒和其它五金零件。

第七课:(其他局部小成形和冲头篇)

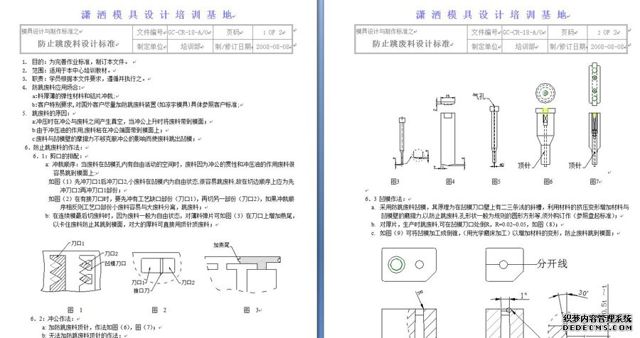

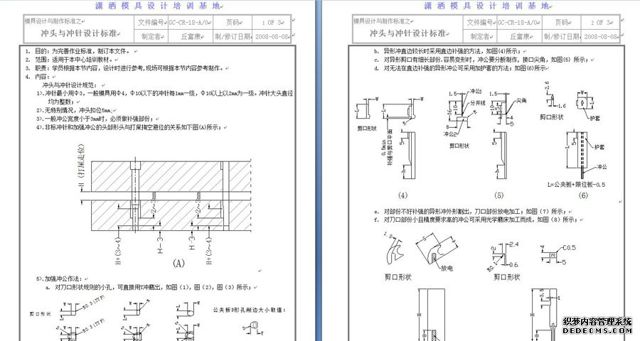

1.冲头与冲针设计标准﹑2.折弯补强筋﹑3.冲头挂台﹑4.冲头加补强﹑5.冲头固定方法，6.防跳废料。

第八课:(工序和成形结构篇)

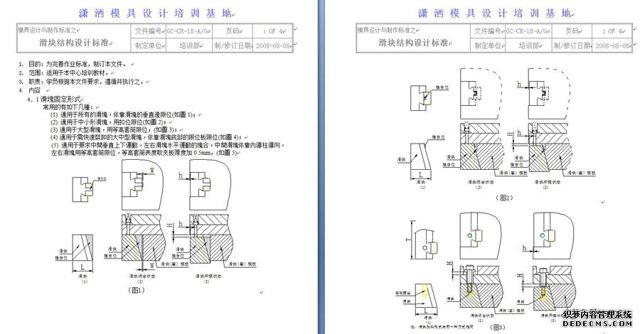

(第01节)：1.燕尾槽斜滑块、2.侧推滑块结构设计标准。

(第02节)：常见微调结构设计。

第九课:(工序和成形结构篇)

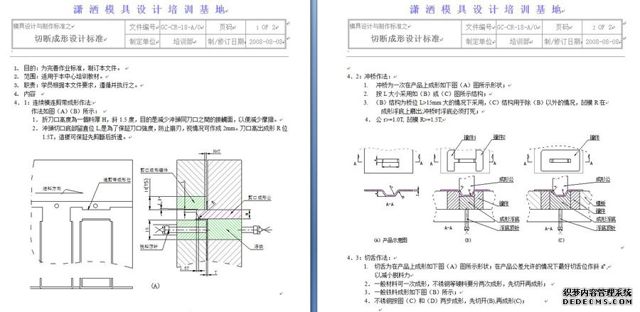

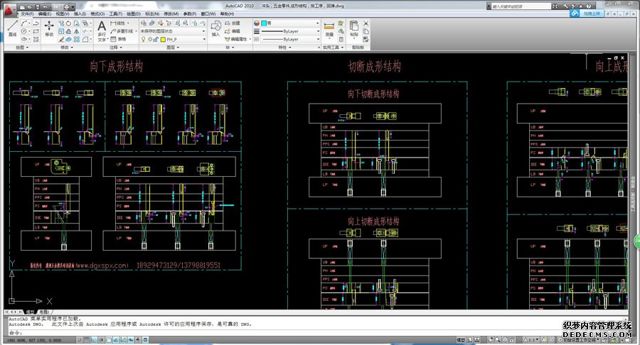

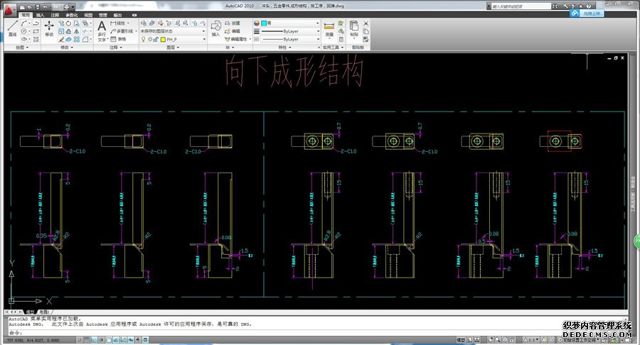

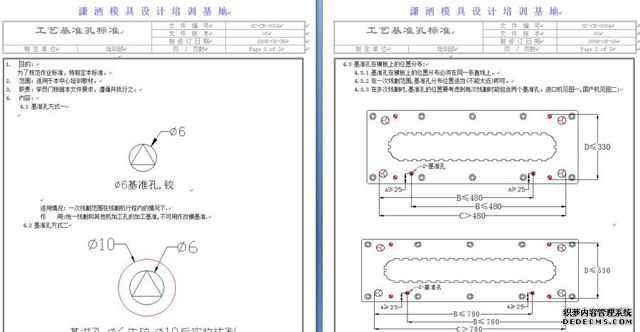

1.其他常见成形结构﹑2.切断成型设计标准﹑3.工艺基准孔﹑4.镶件。

第十课:(工序和成形结构篇)

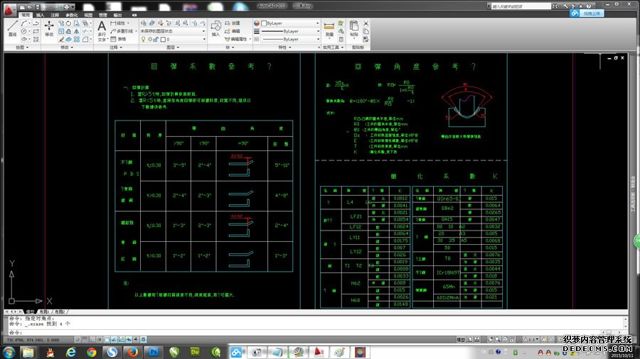

(第01节):1.小五金连续模具产品拆分工序、2.反弹计算。

(第02节):1.工程模产品拆分工序、2.工程分解。

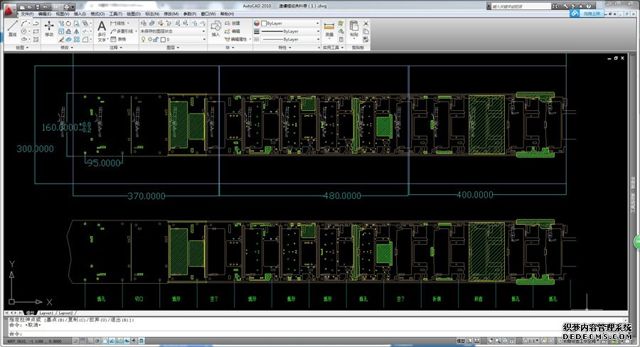

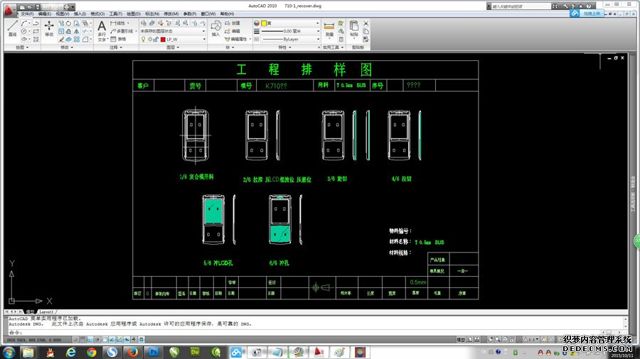

第十一课:（排样设计篇）

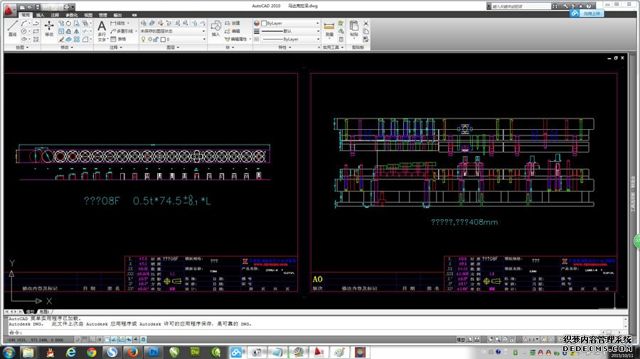

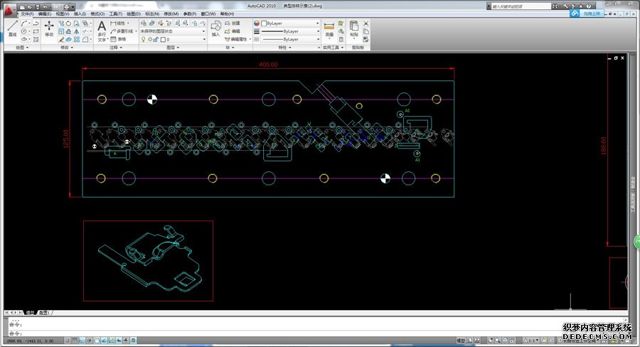

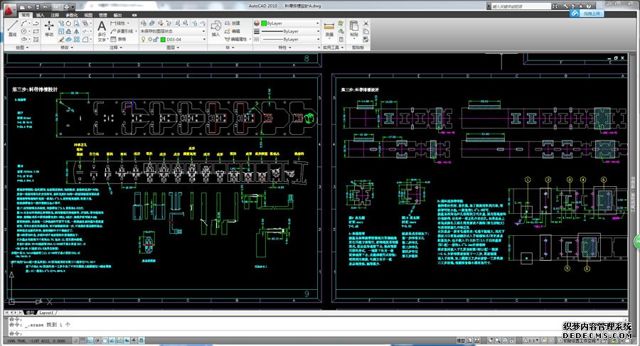

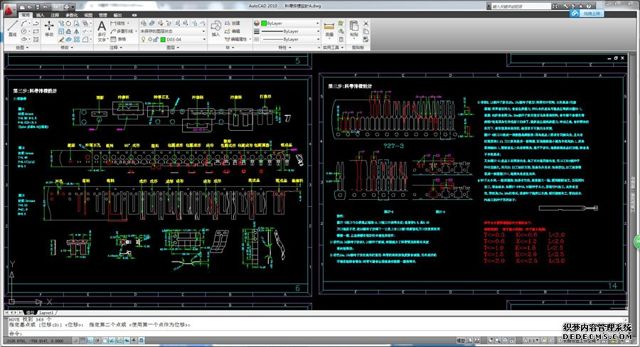

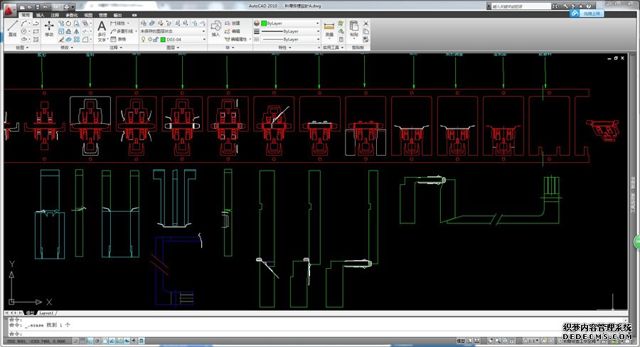

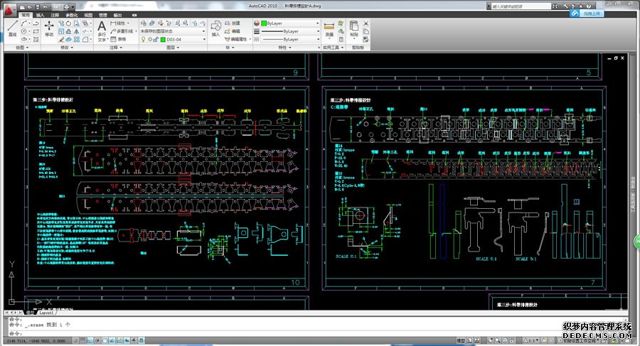

(第01节)：连续模排料带(找料带点、接刀口设计标准、拉台成形、料纹、送料稳定的经验讲解)。

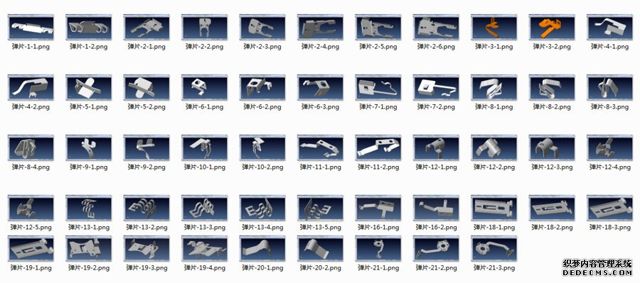

(第02节)：连续模排料带 实际演示(弹片类产品讲解)。

(第03节)：连续模排料带 实际演示(端子类产品讲解)。

(第04节)：连续模排料带 实际演示(机箱类产品讲解)。

第十二课:（排样设计篇）

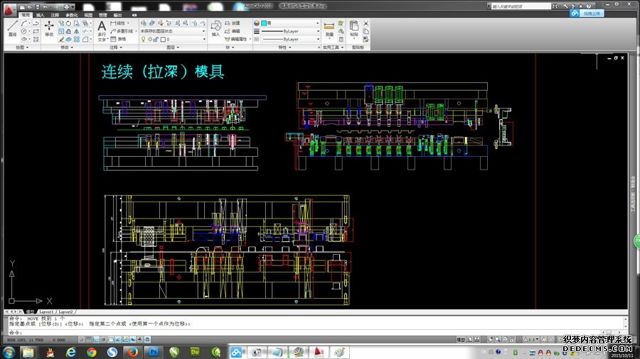

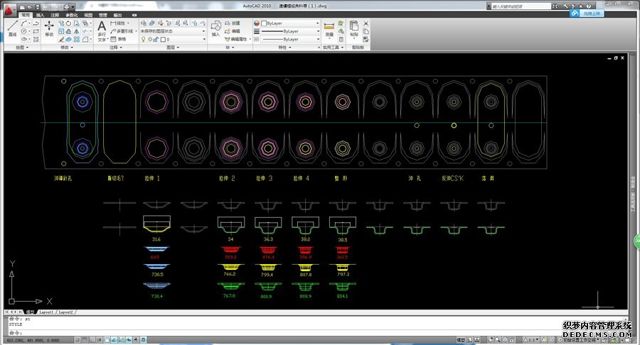

1.园筒件连续拉深排料带﹑2.连续拉深模排样设计。

第十三课: （PressCAD学习内容）

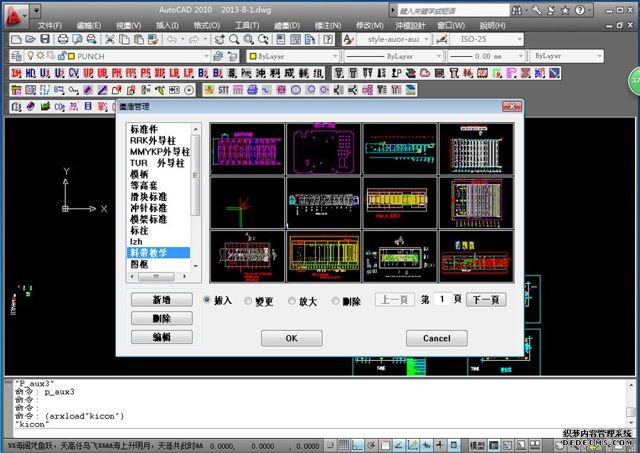

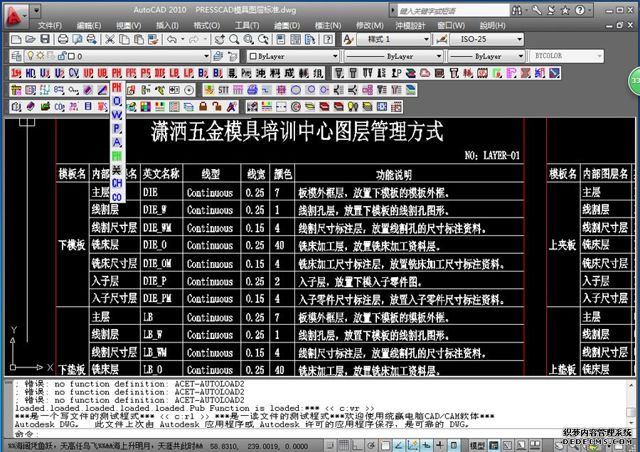

(第01节)：1.软件安装、2.快捷键和功能键﹑3.模版图层及分层方式﹑4.建模具图层、5.图库设置。

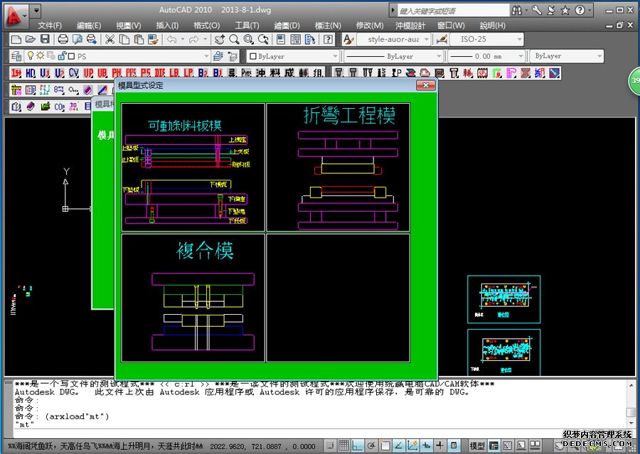

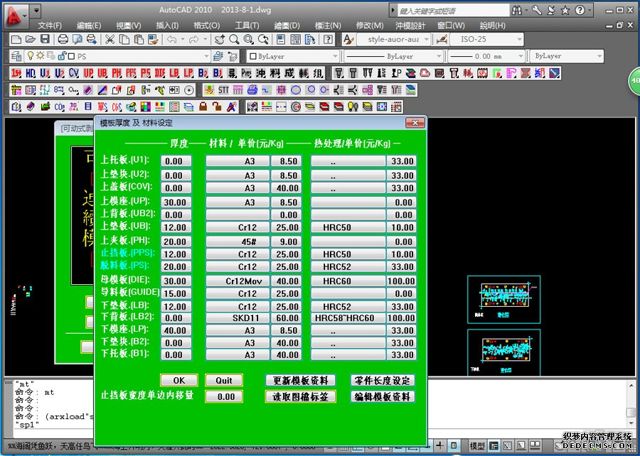

(第02节)：1.设定模具种类﹑2.模具总设定﹑3.板宽设定、4.材料设定、5.存与调规划档、6.间隙设定。

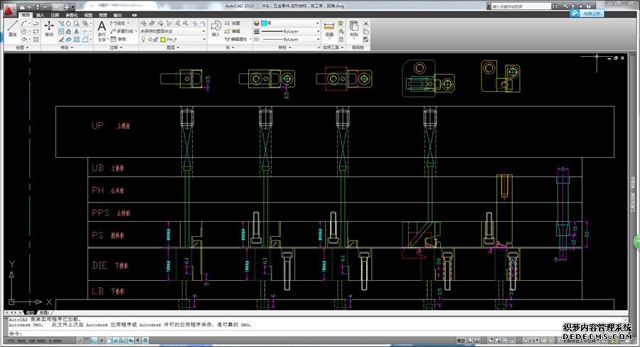

(第03节)：1.零件位置设定、2.模板厚度与零件长度设定、3.模板绘制。

第十四课:（PressCAD学习内容）

(第01节)：1.A、B冲绘制﹑2.标签复制﹑3.图层复制。

(第02节)：1.标签更改﹑2.标签复制﹑3.图层复制。

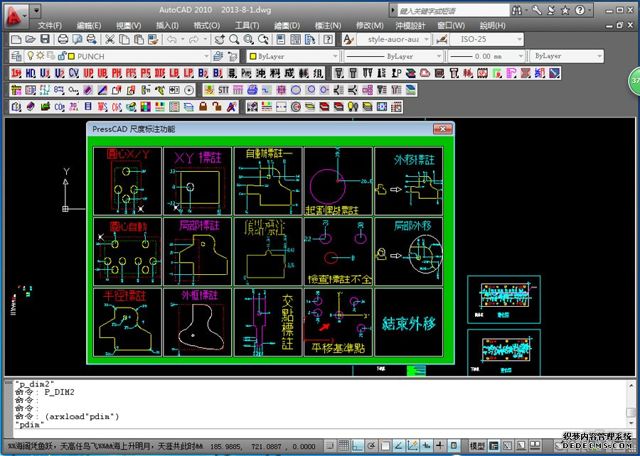

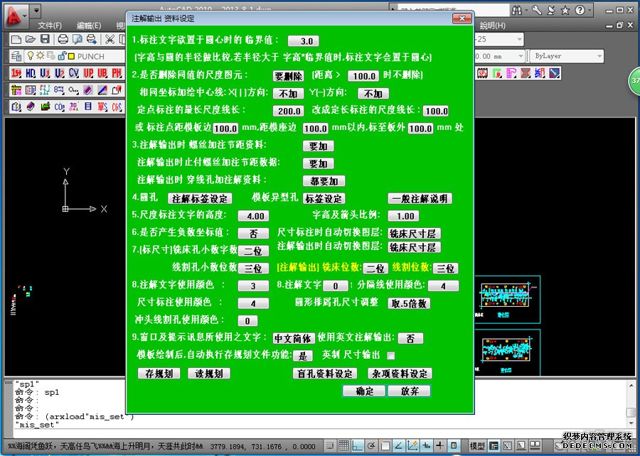

(第03节)：1.注解标注﹑2.XY标注﹑3.工程图设置。

(第04节)：1.盲孔資料設定﹑2.自定义加标签﹑3.正反面加工修改。

第十五课:（PressCAD学习内容）

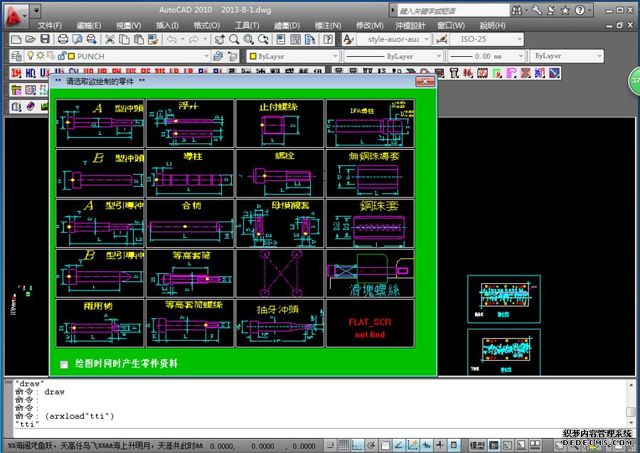

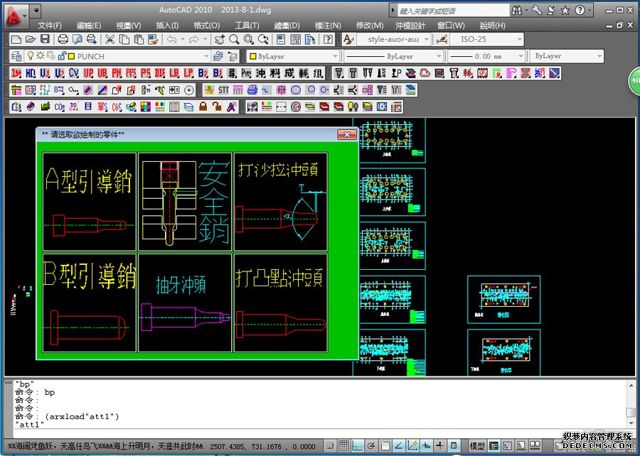

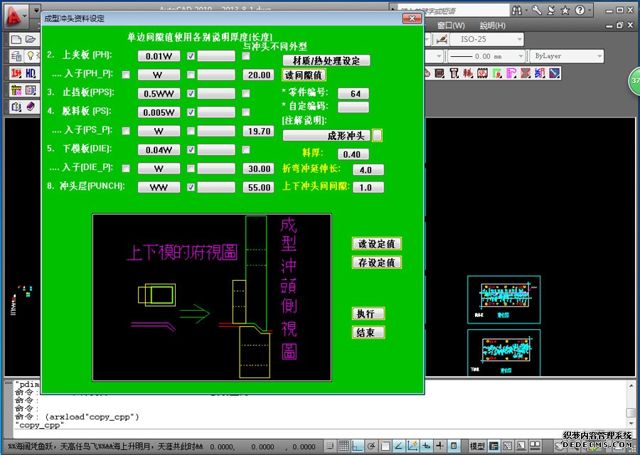

(第01节)：五金零件绘制(A、B冲绘制、安全销、抽牙冲头、打沙拉、打凸点、靠刀冲头、向上、向下折弯、压线入子)。

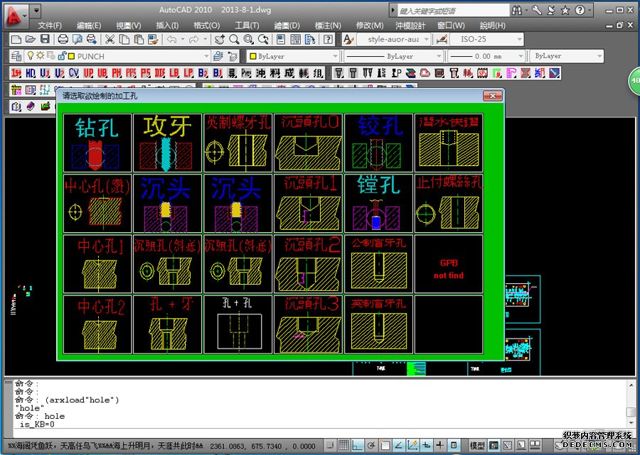

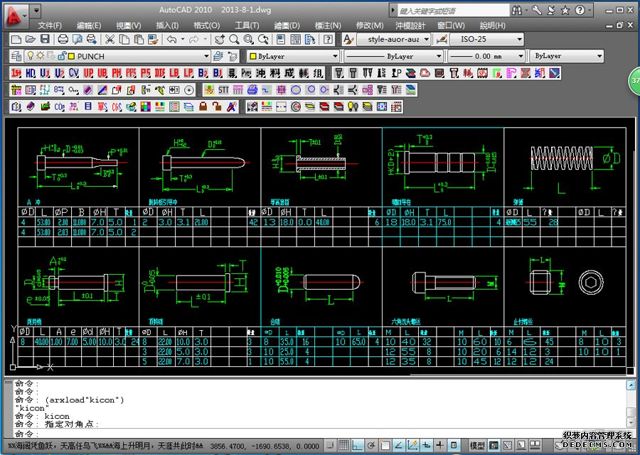

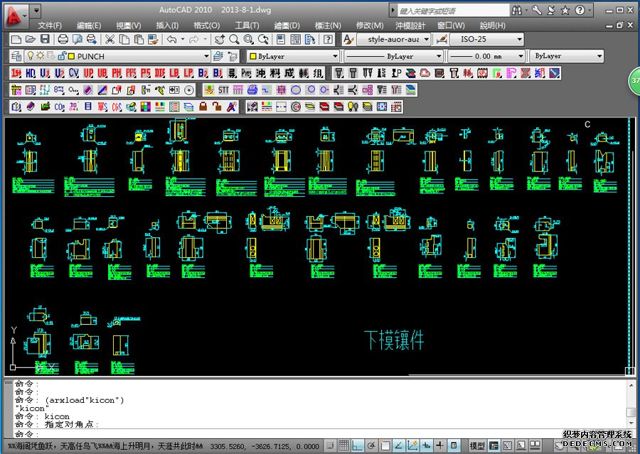

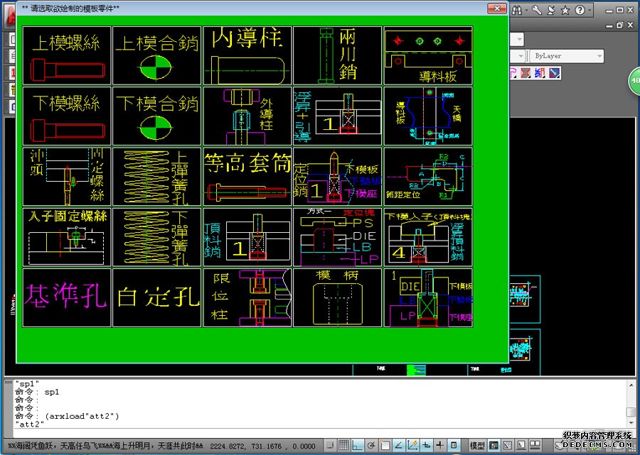

(第02节)：五金标准件绘制(冲头固定螺丝、导料板、等高螺丝、顶料销、定位块、定位销、浮升销、两用销、内导柱、外导柱、入子固定螺丝、上下模弹簧、 上下模螺丝、限位柱、自定义孔、基准孔)。

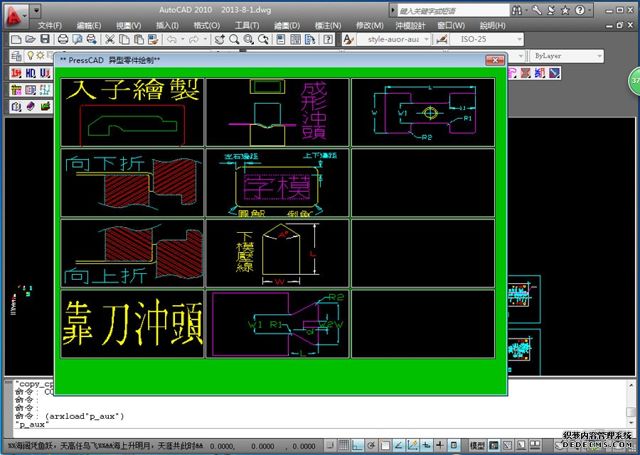

(第03节)：1.刀口冲头和折弯冲头、2.入子绘制、3.模板分离、4.异型创建、5.异型分层、6.字码绘制。

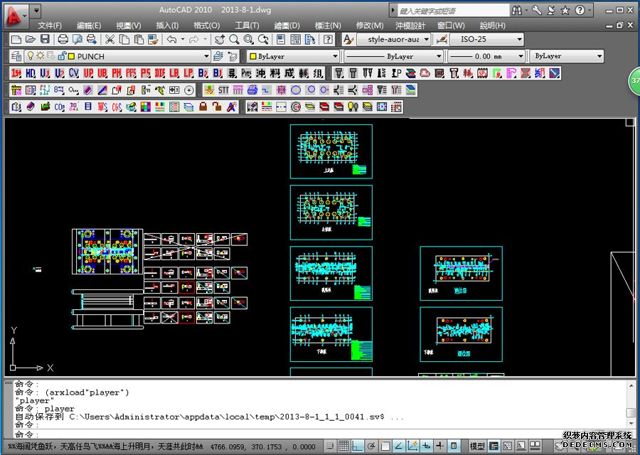

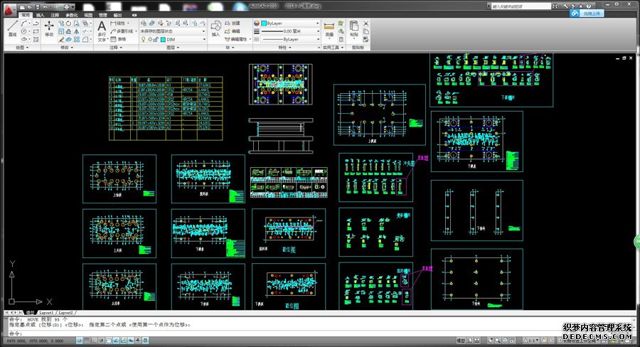

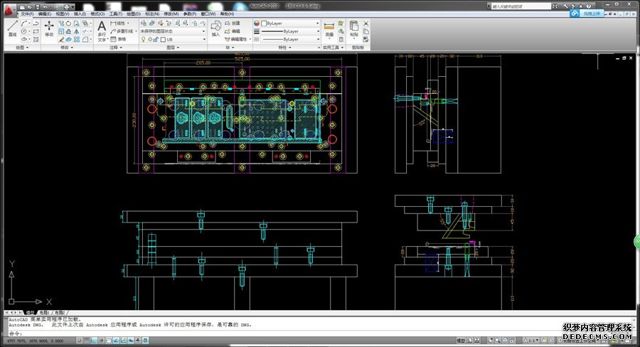

(第04节)：1.单板侧视、2.加开模零件、3.开模组立图。

第十六课:（PressCAD学习内容）

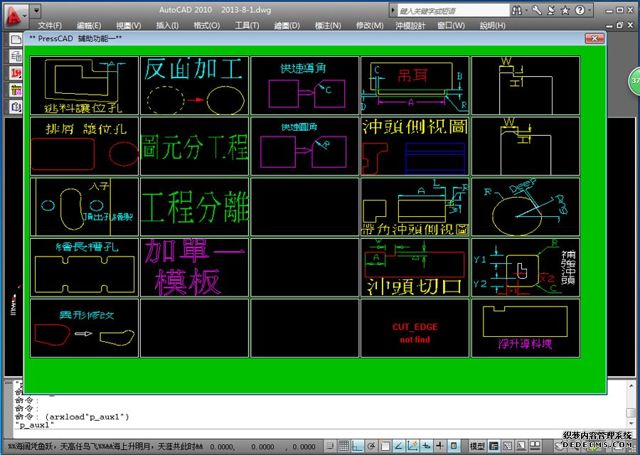

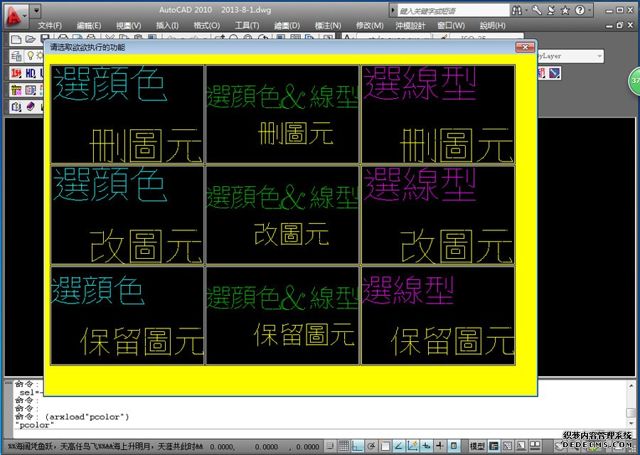

(第01节)：1.编辑资料档﹑2.其他辅助功能。

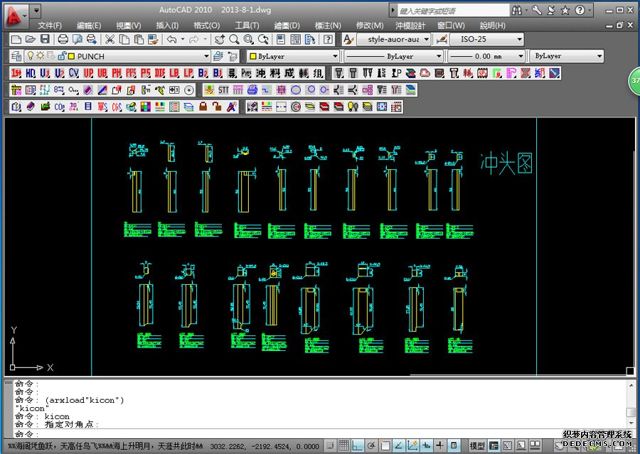

(第02节)：拆零件图、冲头侧视图、倒角CM、倒角标注、吊耳绘制、工程分离、图元分工程、加单一模板。

(第03节)：毛重净重、料表清单、设计点检表、异型修改、模板价格、压力中心点。

第十七课:（模具整体设计篇）（用PRESSCAD绘制）

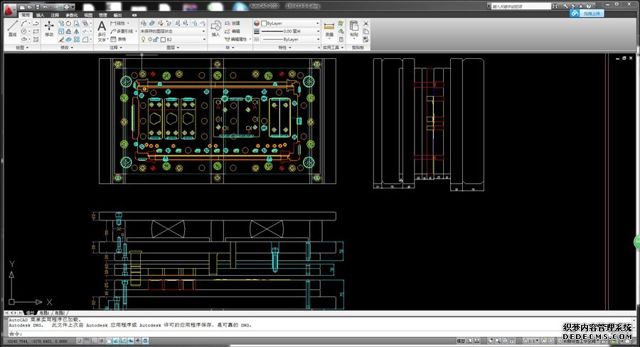

(第01节)：复合模设计(复合模具全过程综合讲解)。

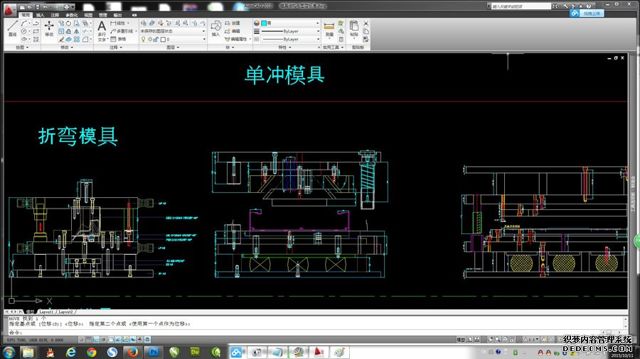

(第02节)：折弯模设计(折弯模具全过程综合讲解)。

第十八课:（模具整体设计篇）

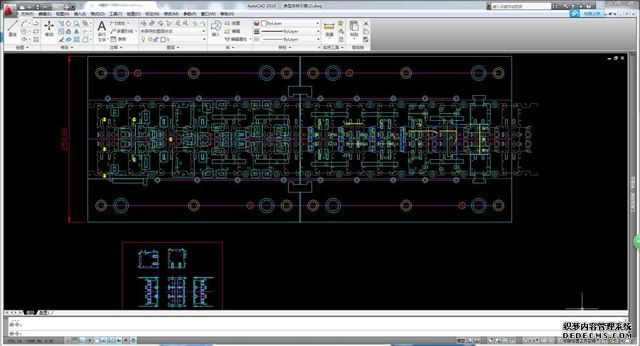

连续模全过程整体设计(浮升销与块、冲预切口、检测针、吹气、连续模注意事项综合讲解)。

第十九课:（旋切结构设计篇）

手机模具结构介绍(主要以拉切，旋切模具综合讲解)。

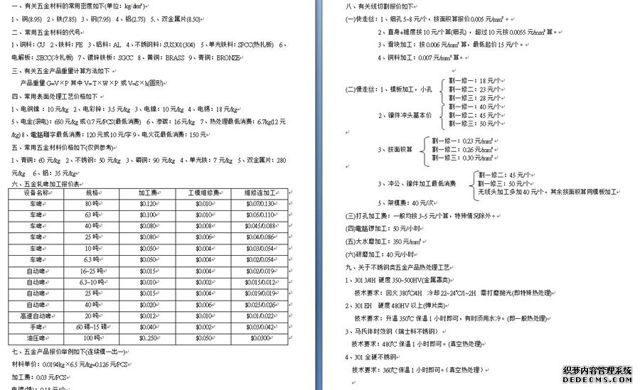

第二十课:(模具和产品报价篇)

1.模具重量计算﹑2.模具及产品报价，3.绘实物零件图技巧。

第二十一课:（学员自选题目整体模具设计篇）

冲压设计总结 (单独完成5个产品设计全过程)。
