冲压模具设计全能班

1、2D模具设计 部分课程表内容

第一课:(基本设计相关原理)

(第01节)：图纸视角(第一角、第三角投影法)。

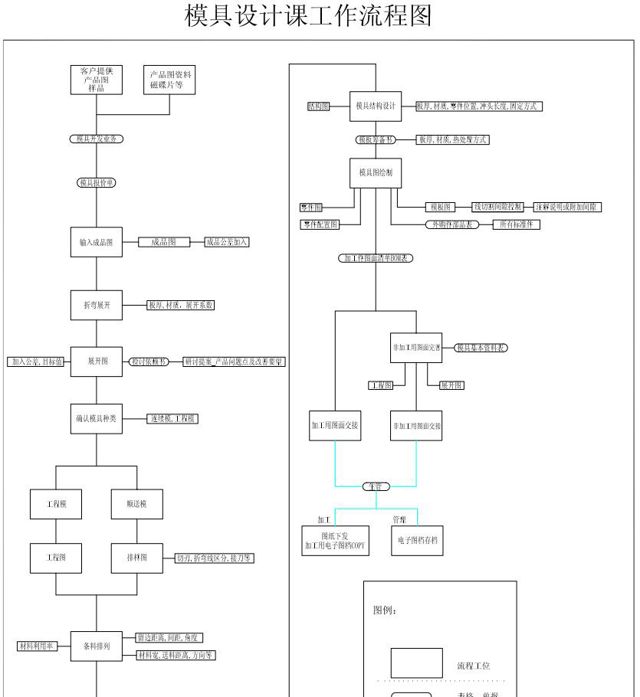

(第02节)：产品在设计过程中的整体流程。

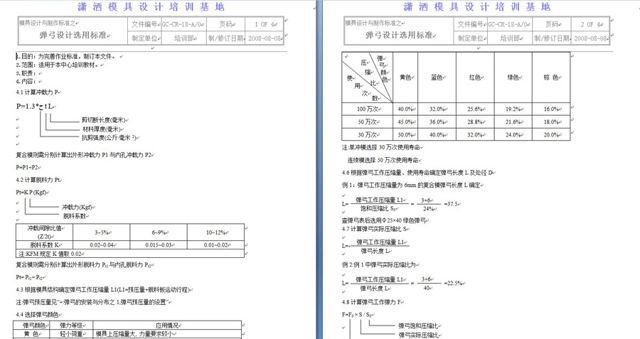

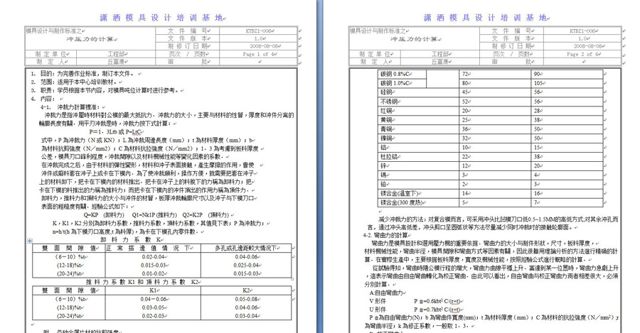

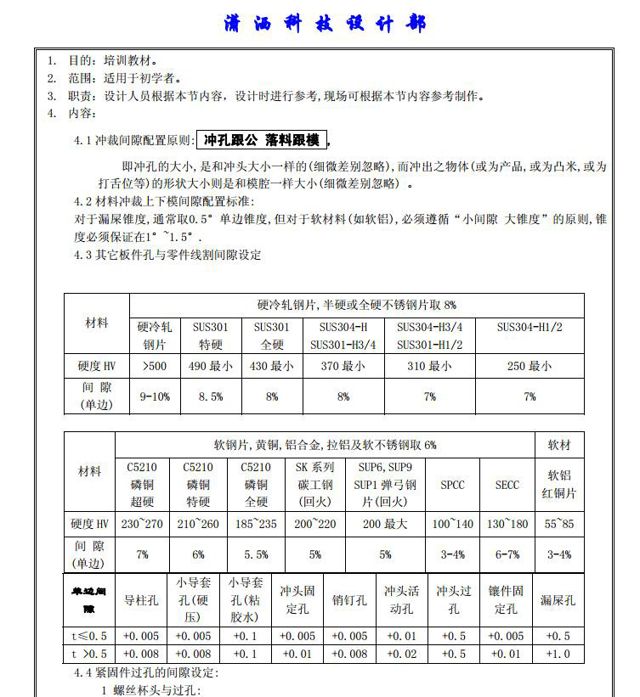

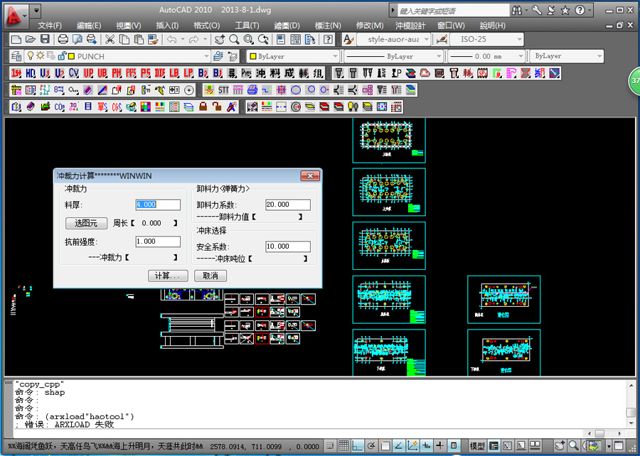

(第03节)：1.冲裁间隙的计算﹑2.冲裁力计算﹑3.脱料力计算﹑4.弹簧如何选用以及压缩率。

第二课:(模具总体结构介绍)

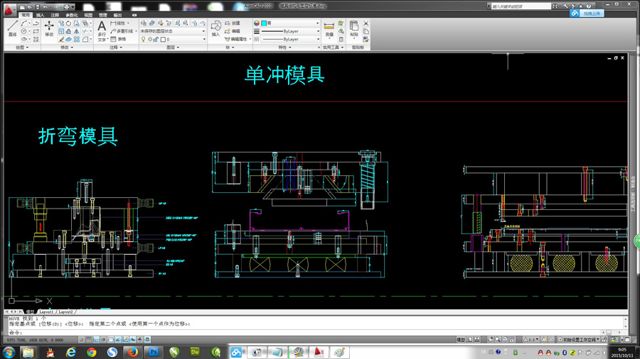

(第01节)： 单冲模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

(第02节)： 复合模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

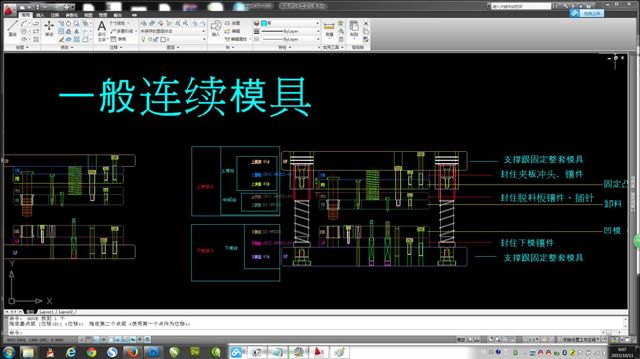

(第03节)： 连续模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

(第04节)： 拉深模具结构与常用模具材料、模具闭合高度﹑模板备料设计﹑冲头上下凸量标准。

第三课:(展开计算篇)

(第01节):1.展开序数如何选择、2.展开公差如何界定、3.展开查表与经验值的对比、4.新手如果选择序数、5.展长与展短如何修改。

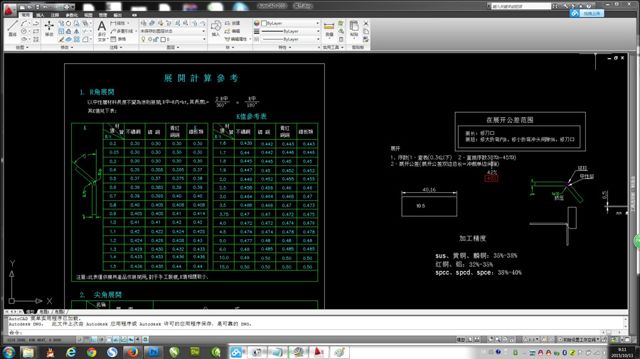

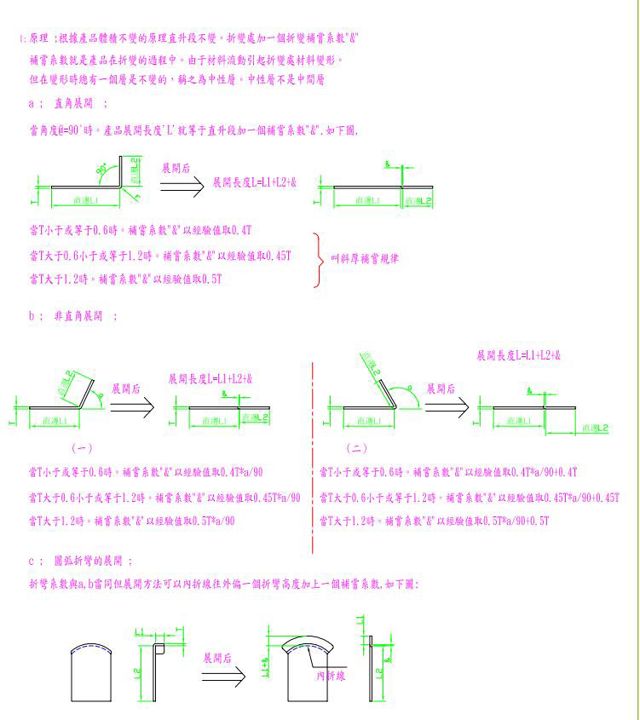

(第02节):计算展开方法（1.包圆展开﹑2.90度角展开﹑3.尖角展开、4.R角展开、5.推平展开﹑6.段差展开﹑7.有干涉展开﹑8.拉伸展开）。

(第03节):1.如何看产品三视图、2.如何对齐相应视角、3.在视图中找到相应的标记线。

(第04节):展开注意事项（1.尺寸公差如何缩放﹑2.视图比例如何缩放﹑3.图形视角﹑4.批锋面﹑5.材质和料厚﹑6.料纹方向、7.常用产品材料型号)。

第四课:(展开计算篇)

(第01节)：1.常见小五金件(端子、弹片)产品案例展开演示、2.展开图制图标准。

(第02节)：1.常见机箱和拉伸产品案例展开演示、2.展开图制图标准。

第五课:(细节篇)

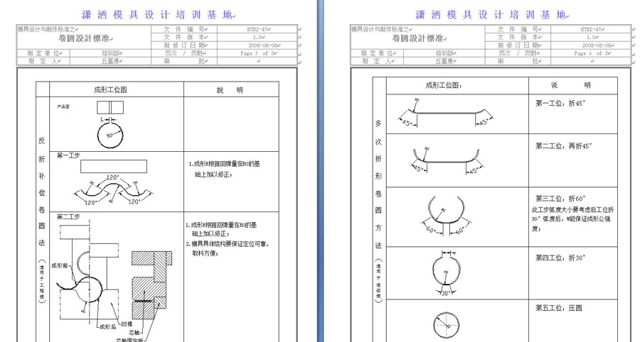

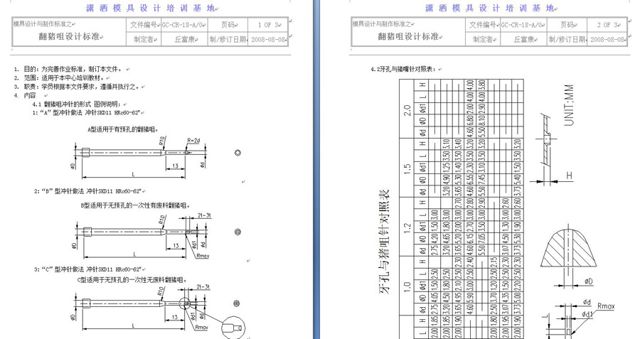

1.抽牙设计标准与计算﹑2、卷圆设计与拆分标准。

第六课:(其他局部小成形和五金零件篇)

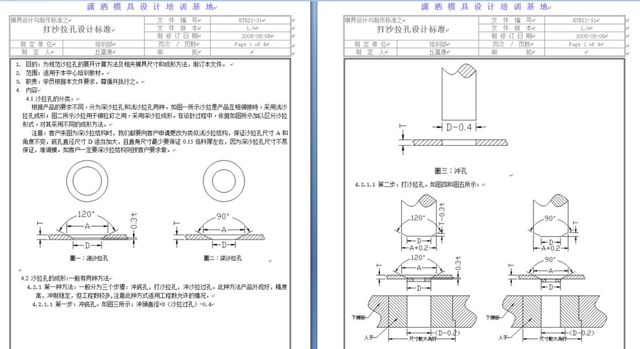

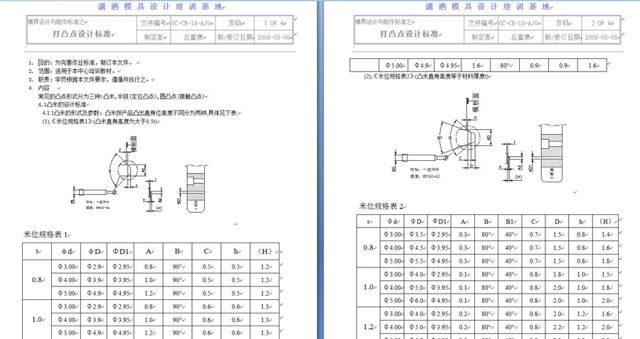

(第01节)：1.打凸点设计标准﹑2.打沙拉设计标准﹑3.凸包成形设计标准。

(第02节)：1.螺丝﹑2.销钉、3.等高套筒和其它五金零件。

第七课:(其他局部小成形和冲头篇)

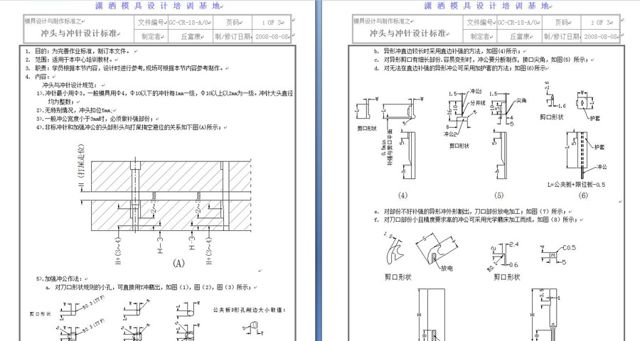

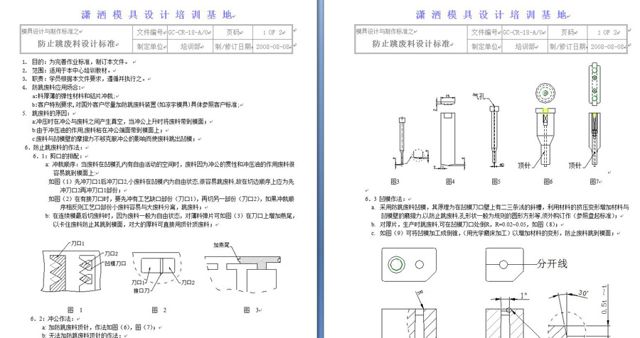

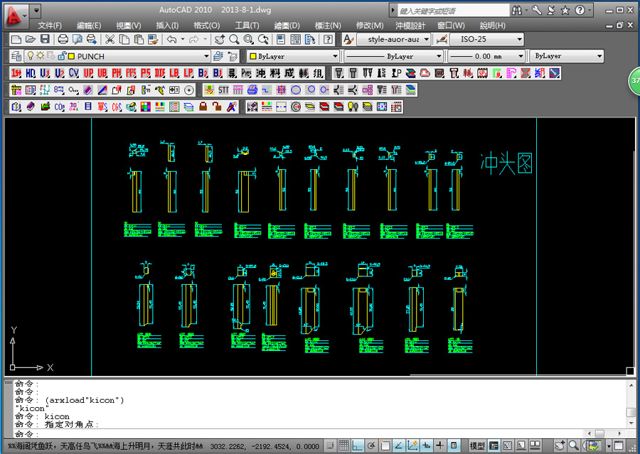

1.冲头与冲针设计标准﹑2.折弯补强筋﹑3.冲头挂台﹑4.冲头加补强﹑5.冲头固定方法，6.防跳废料。

第八课:(工序和成形结构篇)

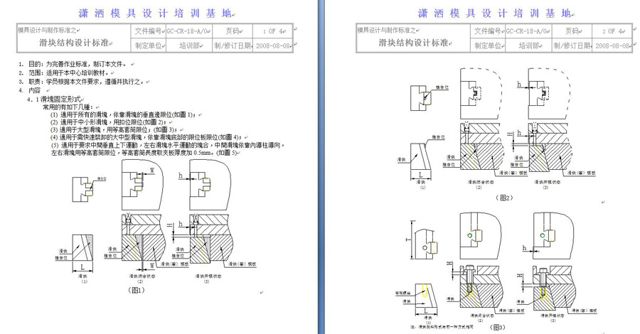

(第01节)：1.燕尾槽斜滑块、2.侧推滑块结构设计标准。

(第02节)：常见微调结构设计。

第九课:(工序和成形结构篇)

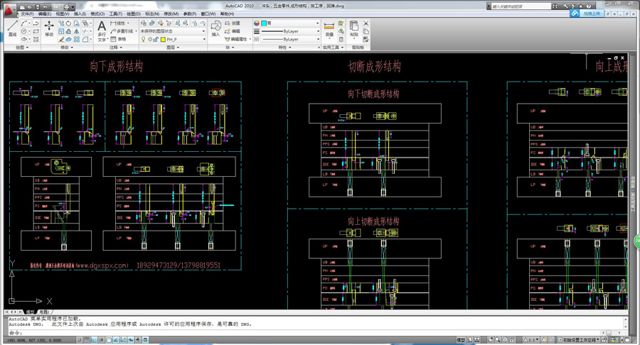

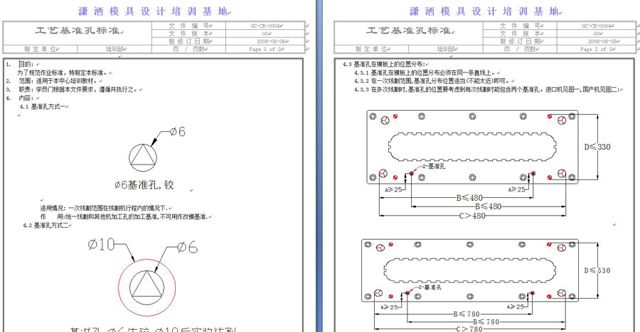

1.其他常见成形结构﹑2.切断成型设计标准﹑3.工艺基准孔﹑4.镶件。

第十课:(工序和成形结构篇)

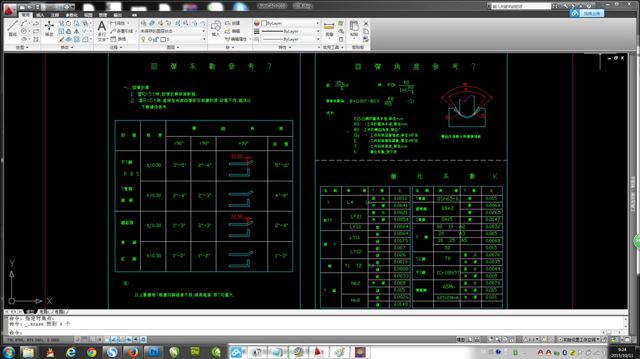

(第01节):1.小五金连续模具产品拆分工序、2.反弹计算。

(第02节):1.工程模产品拆分工序、2.工程分解。

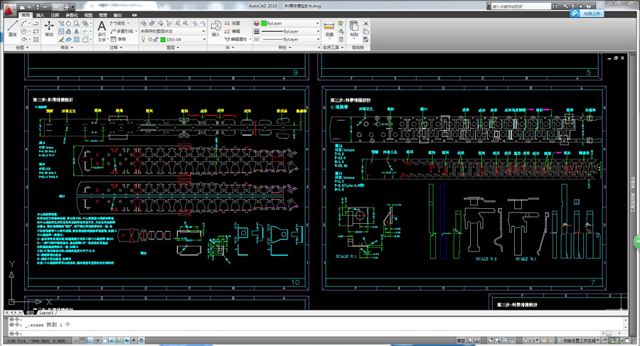

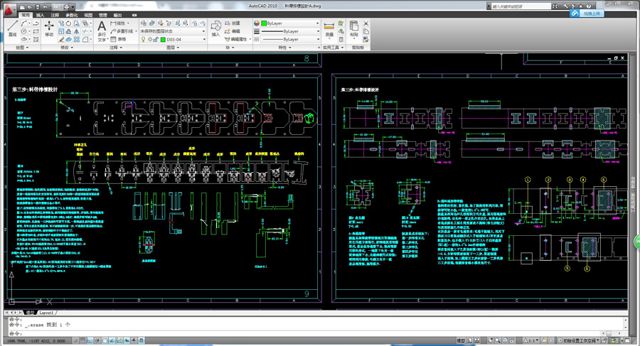

第十一课:（排样设计篇）

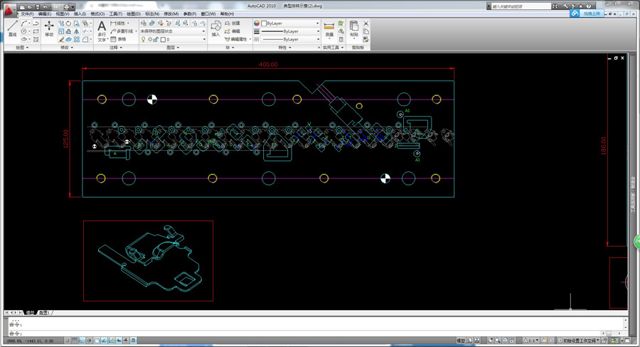

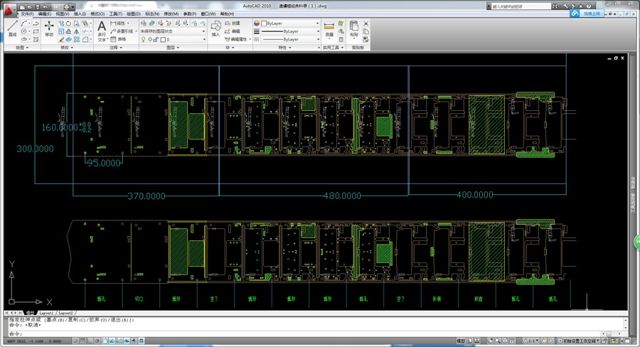

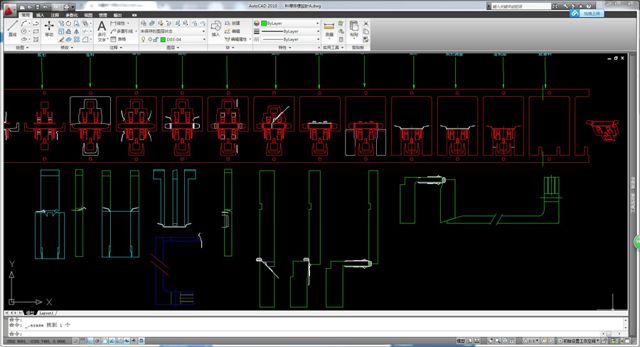

(第01节)：连续模排料带(找料带点、接刀口设计标准、拉台成形、料纹、送料稳定的经验讲解)。

(第02节)：连续模排料带 实际演示(弹片类产品讲解)。

(第03节)：连续模排料带 实际演示(端子类产品讲解)。

(第04节)：连续模排料带 实际演示(机箱类产品讲解)。

第十二课:（排样设计篇）

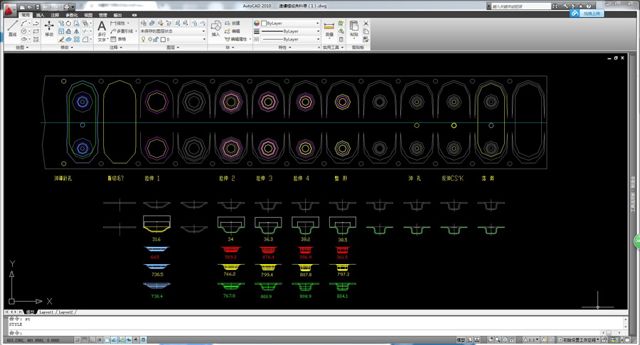

1.园筒件连续拉深排料带﹑2.连续拉深模排样设计。

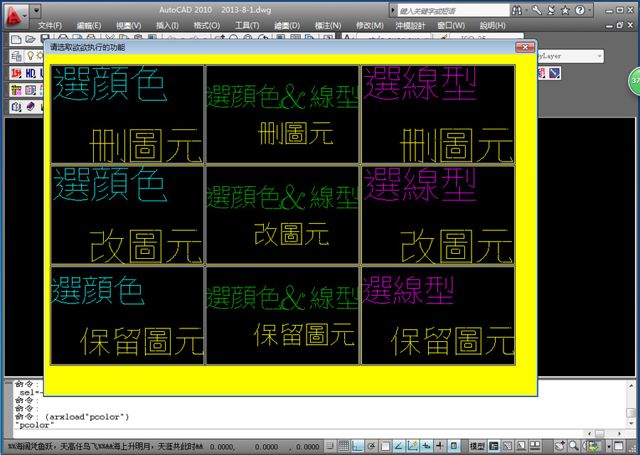

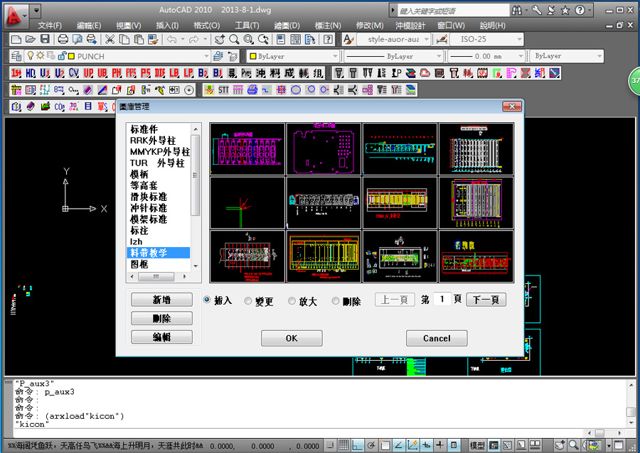

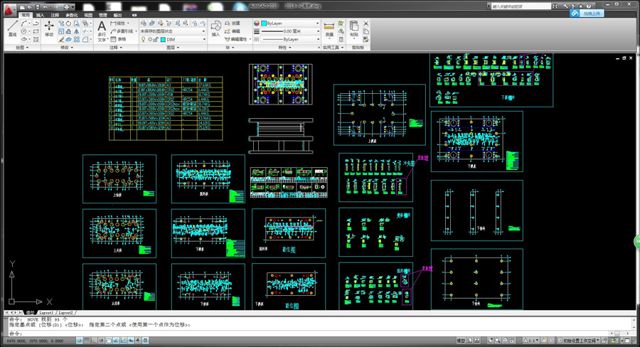

第十三课: （PressCAD学习内容）

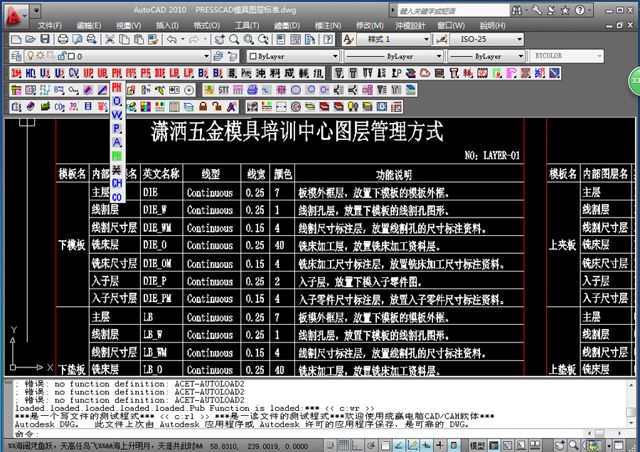

(第01节)：1.软件安装、2.快捷键和功能键﹑3.模版图层及分层方式﹑4.建模具图层、5.图库设置。

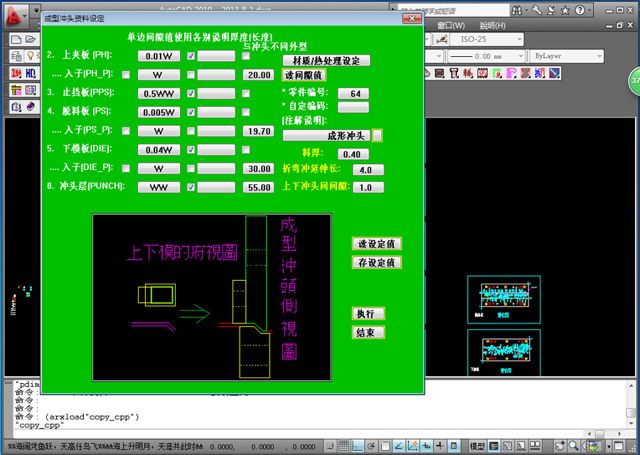

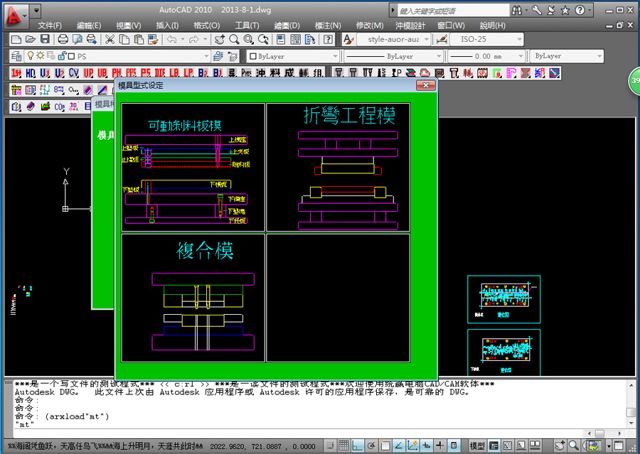

(第02节)：1.设定模具种类﹑2.模具总设定﹑3.板宽设定、4.材料设定、5.存与调规划档、6.间隙设定。

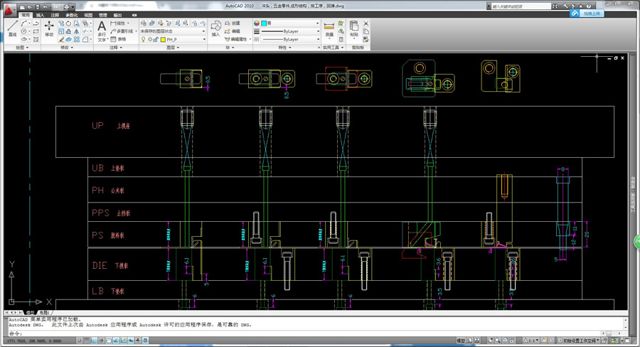

(第03节)：1.零件位置设定、2.模板厚度与零件长度设定、3.模板绘制。

第十四课:（PressCAD学习内容）

(第01节)：1.A、B冲绘制﹑2.标签复制﹑3.图层复制。

(第02节)：1.标签更改﹑2.标签复制﹑3.图层复制。

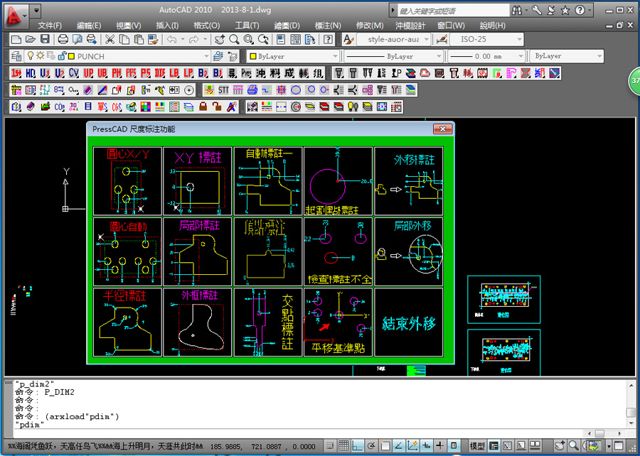

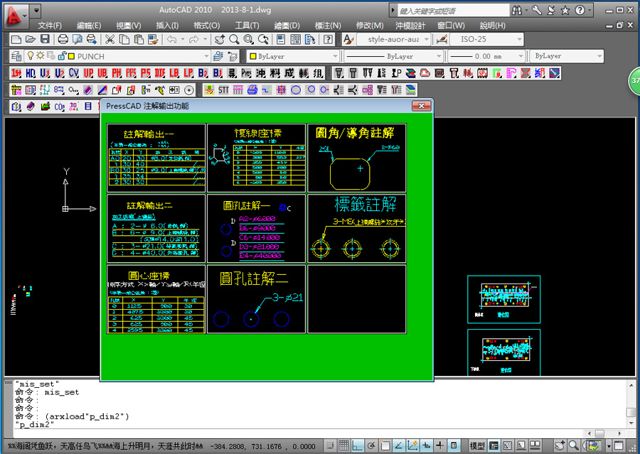

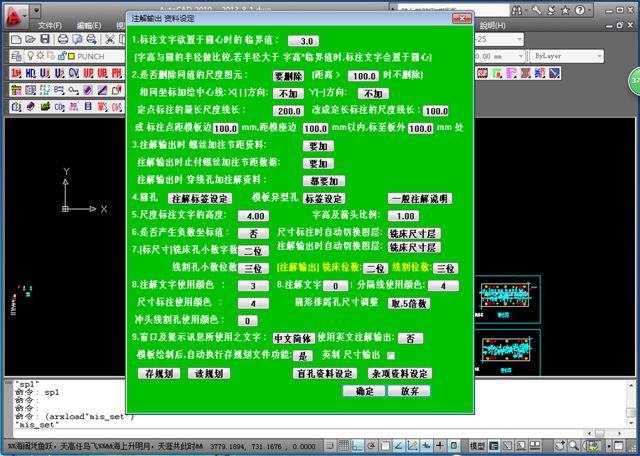

(第03节)：1.注解标注﹑2.XY标注﹑3.工程图设置。

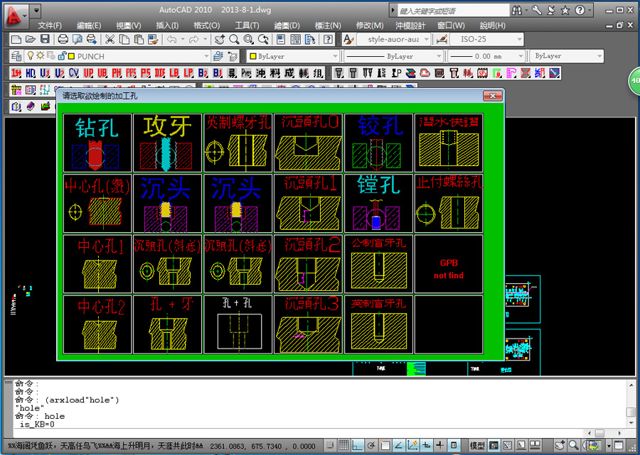

(第04节)：1.盲孔資料設定﹑2.自定义加标签﹑3.正反面加工修改。

第十五课:（PressCAD学习内容）

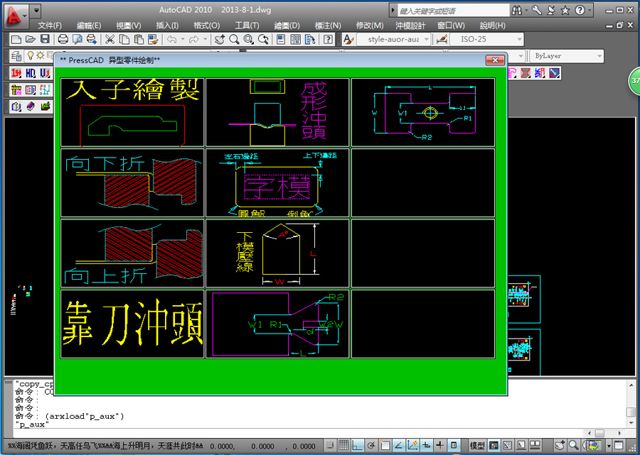

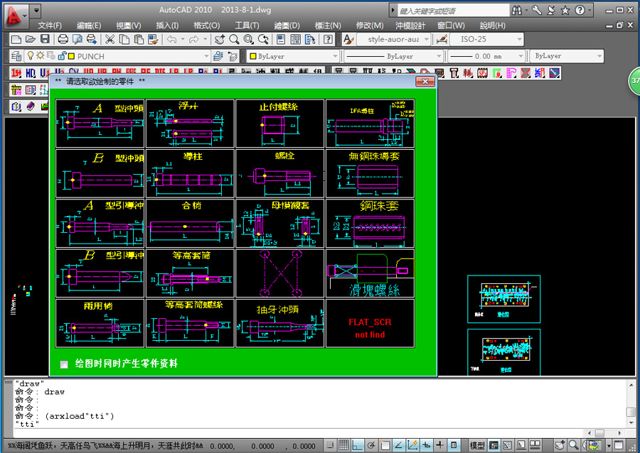

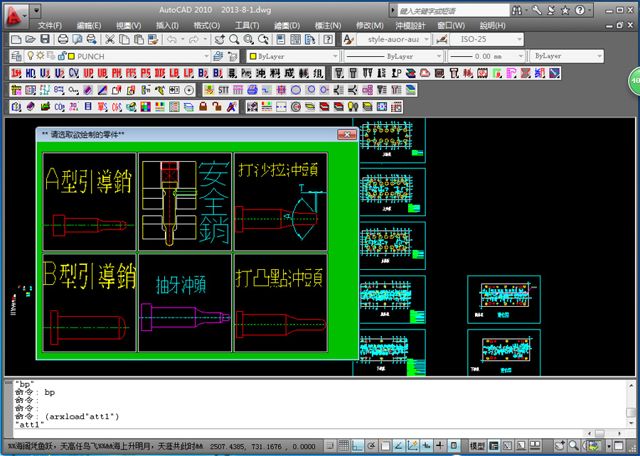

(第01节)：五金零件绘制(A、B冲绘制、安全销、抽牙冲头、打沙拉、打凸点、靠刀冲头、向上、向下折弯、压线入子)。

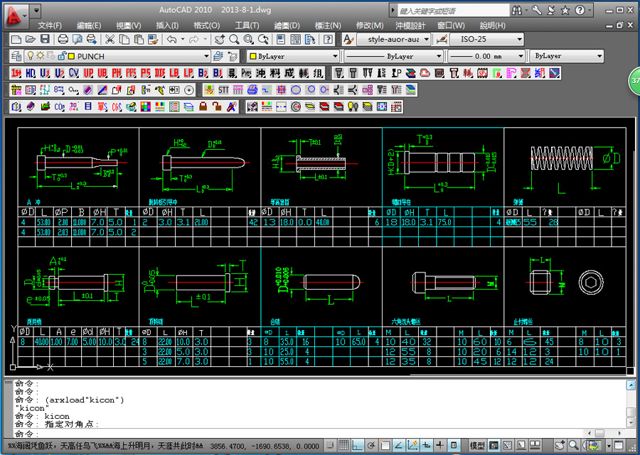

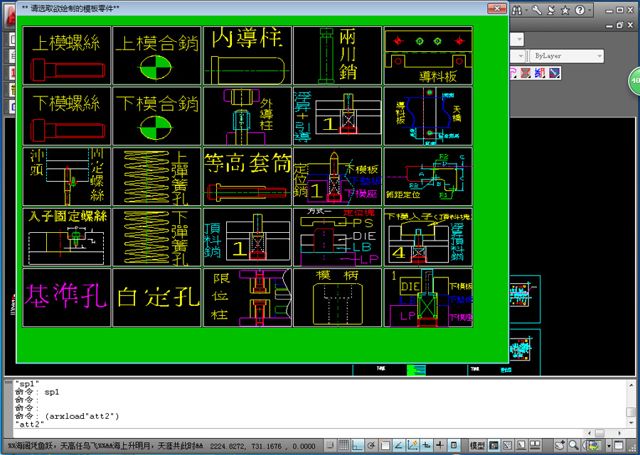

(第02节)：五金标准件绘制(冲头固定螺丝、导料板、等高螺丝、顶料销、定位块、定位销、浮升销、两用销、内导柱、外导柱、入子固定螺丝、上下模弹簧、 上下模螺丝、限位柱、自定义孔、基准孔)。

(第03节)：1.刀口冲头和折弯冲头、2.入子绘制、3.模板分离、4.异型创建、5.异型分层、6.字码绘制。

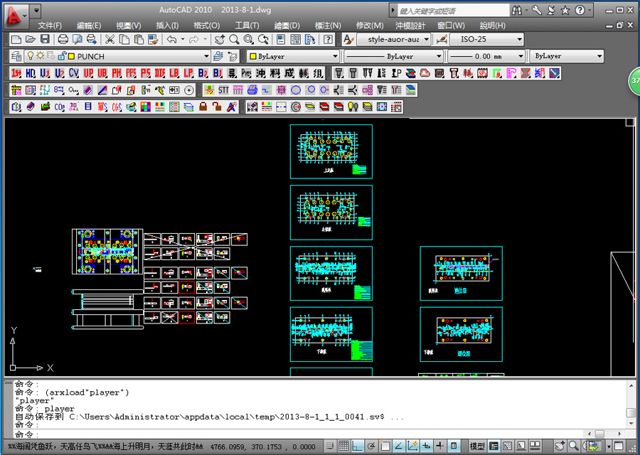

(第04节)：1.单板侧视、2.加开模零件、3.开模组立图。

第十六课:（PressCAD学习内容）

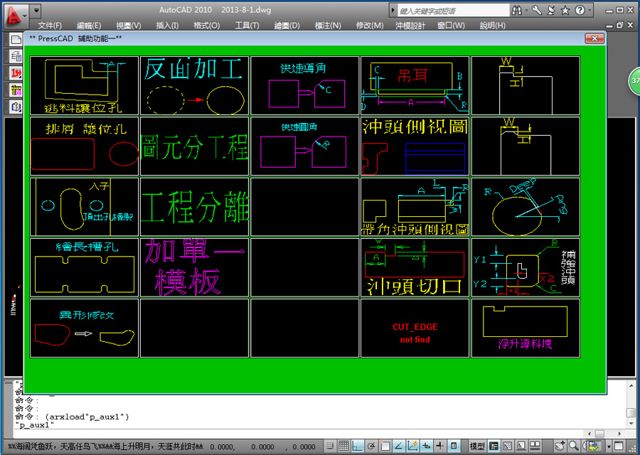

(第01节)：1.编辑资料档﹑2.其他辅助功能。

(第02节)：拆零件图、冲头侧视图、倒角CM、倒角标注、吊耳绘制、工程分离、图元分工程、加单一模板。

(第03节)：毛重净重、料表清单、设计点检表、异型修改、模板价格、压力中心点。

第十七课:（模具整体设计篇）（用PRESSCAD绘制）

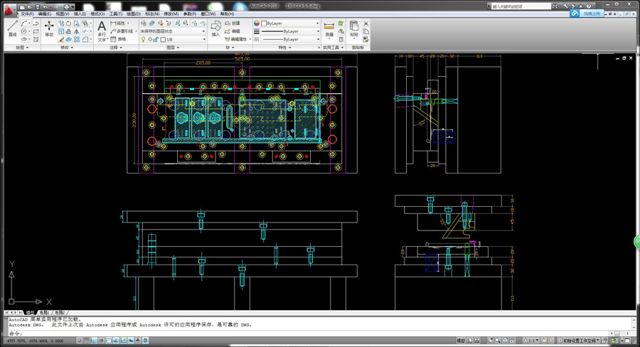

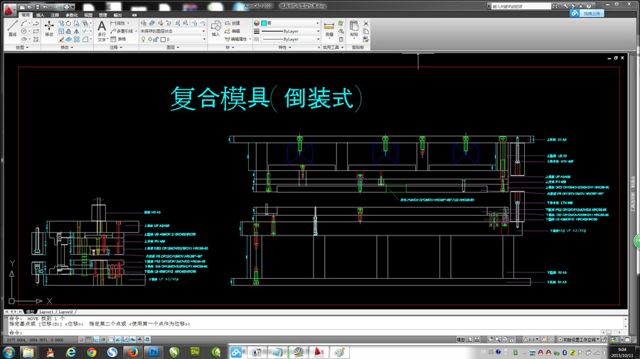

(第01节)：复合模设计(复合模具全过程综合讲解)。

(第02节)：折弯模设计(折弯模具全过程综合讲解)。

第十八课:（模具整体设计篇）

连续模全过程整体设计(浮升销与块、冲预切口、检测针、吹气、连续模注意事项综合讲解)。

第十九课:（旋切结构设计篇）

手机模具结构介绍(主要以拉切，旋切模具综合讲解)。

第二十课:(模具和产品报价篇)

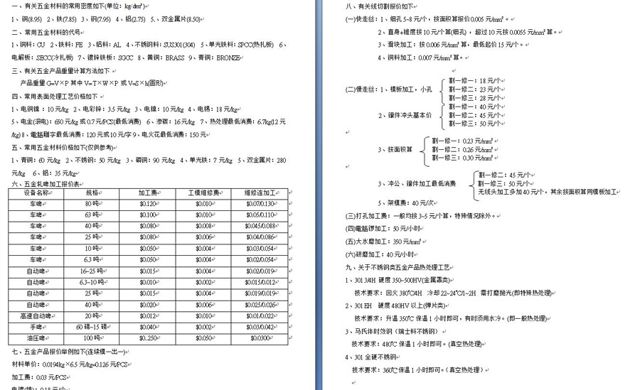

1.模具重量计算﹑2.模具及产品报价，3.绘实物零件图技巧。

第二十一课:（学员自选题目整体模具设计篇）

冲压设计总结 (单独完成5个产品设计全过程)。

2、3D模具设计 部分课程表内容

第一章：UG软件应用篇. 20 Day

第01课:<UG8.0和潇洒外挂>软件的安装与卸载及命令.

第02课:建模模块学习.

第01节：打开与新建的操作与应用.

第02节：导入和导出文件格式的操作与应用

第03节：鼠标的操作和鼠标设定讲解.

第04节：选择条的应用.

1.没有选择过滤器、2.曲线、3.曲线特征、4.边、5.面、6.实体、7.片体

第03课:编辑工具应用.

第01节：标准工具栏的操作与应用.

1.新建文件、2.打开文件、3.保存文件、4.撤消

第02节：视图工具栏的操作与应用.

1.适合窗口、2.缩放、3.放大/缩小、4.旋转、5.平移、6.透视、7.带边着色（A）、8.面的边缘

第03节：实用工具栏的操作与应用.

1.图层设置、2.移动至图层、3.WCS动态、4.显示和隐藏、5.立即隐藏、6.测量距离、7.测量角度

第04课:绘图工具应用.

第01节：曲线的相关命令的操作与应用.

1.直线、2.圆弧/圆、3.文本、4.矩形、5.桥接曲线、6.抽取曲线

第02节：直线和圆弧的相关命令的操作与应用.

1.直线 （点-点）、2.直线 （点-XYZ）、3.直线 （点-平行）4.直线 （点-垂直）、5.直线 （点-相切）、6.直线 （相切-相切）、7. 圆弧（点-点-点）、8. 圆弧（相切-相切-相切）、9. 圆弧（相切-相切-半径）、10. 圆（点-点-点）、11. 圆（圆心-半径）、12. 圆（圆心-相切）

第03节：编辑曲线相关命令的操作与应用.

1.修剪曲线、2.修剪拐角、3.分割曲线、4.编辑圆角、5.拉长曲线、6.曲线长度、7. 光顺样条

第05课:功能应用讲解.

第01节：特征的相关命令的操作与应用.

1.草图、2.拉伸、3.孔、4.抽取几何体、5.加厚、6.基准平面、7.基准轴、8.基准CSYS、9.长方体

第02节：编辑特征的相关命令的操作与应用.

1.拔模、2.边倒圆、3.面倒圆、4.抽壳、5.缝合、6.修剪体、7.求和、8.求差、9.求交

第03节：曲面的相关命令的操作与应用.

1.直纹、2.通过曲线组、3.通过曲线网格、4.扫掠、5.N边曲面、6.偏置曲面、7.修剪的片体、8.修剪和延伸、9.中位面

第06课:曲面与高级功能应用.

第01节：同步建模相关命令的操作与应用.

1.移动面、2.抽取面、3.偏置区域、4.替换面、5.调整圆角大小、6.调整面的大小、7.删除面、8.复制面、9.镜像面、10.设为共面、11.线性尺寸、12.角度尺寸、13.径向尺寸

第02节：颜色工具栏的操作与应用.

1.替换、2.实透、3.面透、4.还原、5.变面颜色、6.变体颜色、7.弹簧颜色、8.中心线、9.连续复制、10.创建方块、11.在工作部件中创建或编辑坯料尺寸、12.简单干涉检查

第03节：定制界面讲解和设定快捷键命令操作与应用.

第二章：UG模具结构设计篇. 60 Day

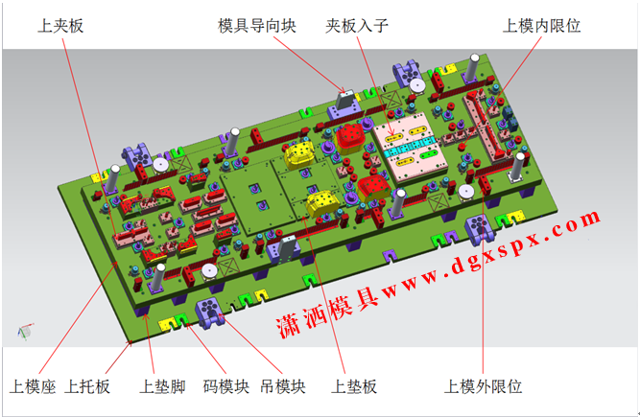

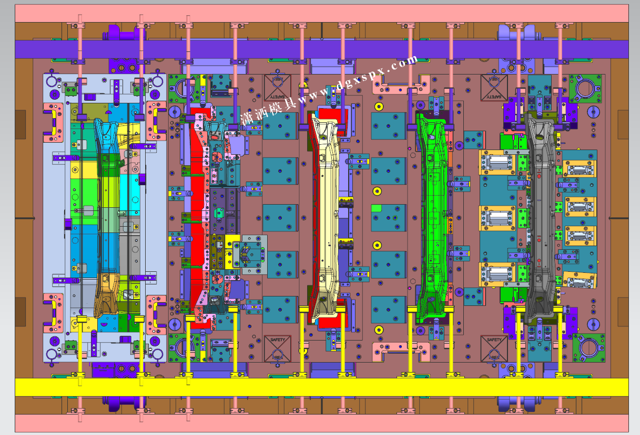

第07课:汽车模具设计流程和结构设计流程讲解.

第08课:上模单个零件功能与应用讲解A.

第01节：上托板

第02节：上垫脚

第03节：码模块

第04节：吊模块

第05节：上模座

第06节：上垫板

第07节：上夹板

第08节：夹板入子

第09节：模具导向块

第10节：上模内限位

第11节：上模外限位

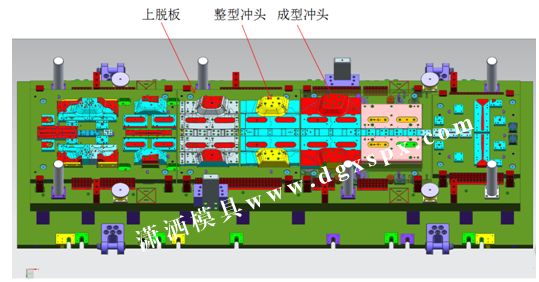

第09课:上模单个零件功能与应用讲解B.

第01节：A冲冲头

第02节：A冲天窗入子

第03节：切边冲头

第04节：切边天窗入子

第05节：步距冲头

第06节：步距冲头天窗入子

第07节：成型冲头

第08节：整型冲头

第09节：上脱板

第10节：上模字码入子

第11节：上模插针

第12节：上模顶料销

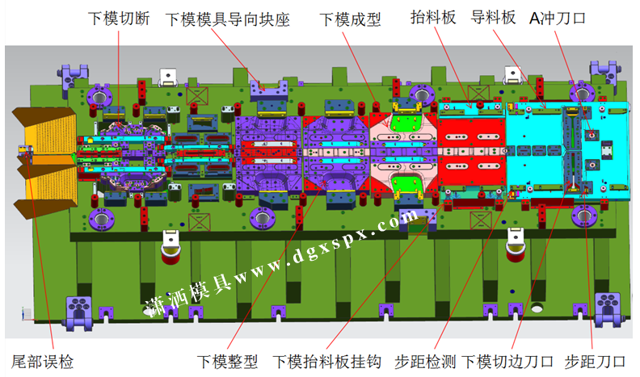

第10课:下模单个零件功能与应用讲解A.

第01节：导料板

第02节：抬料板

第03节：A冲刀口

第04节：下模切边刀口

第05节：步距刀口

第06节：步距检测

第07节：下模成型

第08节：下模整型

第09节：下模切断

第10节：尾部误检

第11节：下模抬料板挂钩

第12节：下模模具导向块座

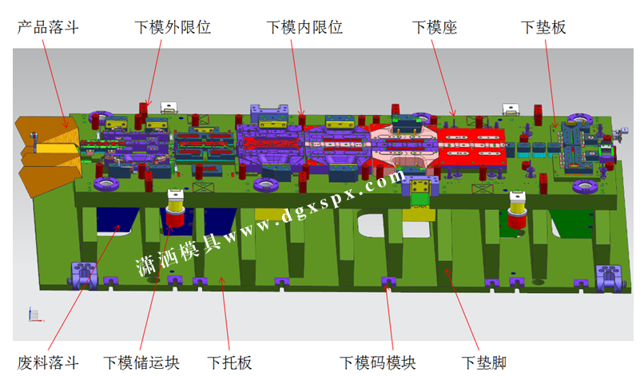

第11课:下模单个零件功能与应用讲解B.

第01节：下垫板

第02节：下模内限位

第03节：下模外限位

第04节：下模储运块

第05节：下模座

第06节：下垫脚

第07节：下模码模块

第08节：下托板

第09节：氮气座

第10节：废料落斗

第11节：产品落斗

第12课:汽车模用冲头与刀口的设计与固定方式讲解.

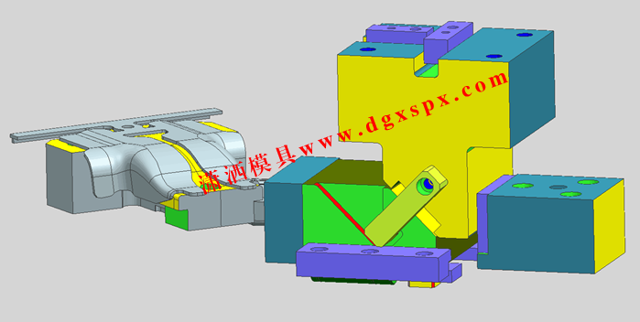

第13课:汽车模的成形结构设计与靠块结构设计讲解.

第14课:侧冲的结构设计讲解.

第15课:吊冲的结构设计讲解.

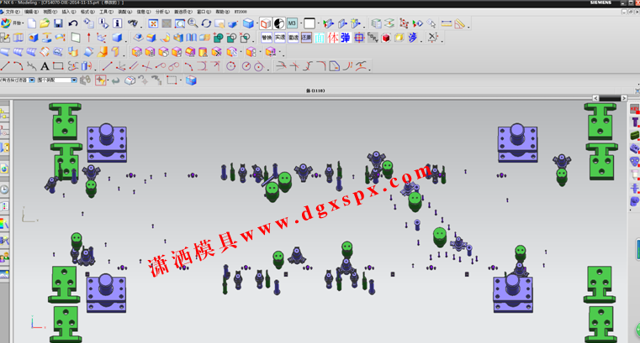

第16课:标准件的应用讲解.

第01节：吊钩

第02节：外导柱

第03节：外导套

第04节：内导柱

第05节：内导套

第06节：弹簧

第07节：氮气

第08节：螺丝

第09节：球锁冲头

第10节：球锁座

第11节：自润滑板

第12节：定位销

第13节：引导针

第14节：顶料针

第15节：塞打

第16节：限位块

第17节：优力胶

第18节：字码

第17课:模具间隙设计与干涉检查,镭射料带制做讲解.

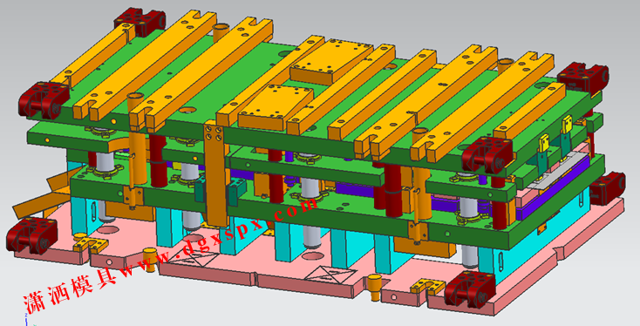

第18课:一套工程模具结构设计讲解.

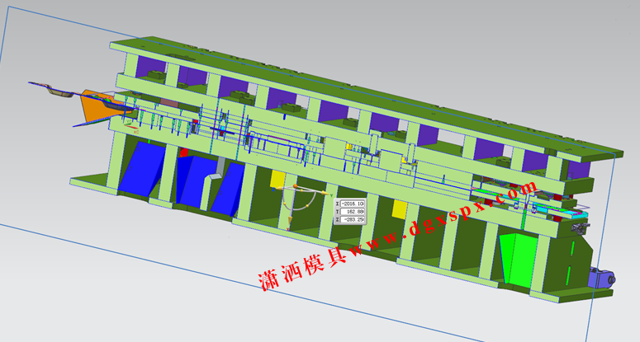

第19课:一套连续模具结构设计和做装配档讲解.

第20课:工程模具结构设计讲解:单边成形模具.

第21课:工程模具结构设计讲解:整体成形模具.

第22课:工程模具结构设计讲解:复合模具.

第23课:一套连续模具结构设计讲解和做装配档讲解.

第三章：3D拆2D图课程. 15 Day

第24课:大板料单电子档与2D侧牙附图

第25课:标准件单电子档.

第26课:小板料单电子档.

第27课:2D叠总图与拉球标.

第28课:2D套图框拆单件零件图.

第29课:模具配件单及附图定做.

第四章：CAD UG 料带排样设计课程. 20 Day

第30课:3D数模的一次性成形展开.

第01节:2D料带设计标准.

第02节：AutoCAD-2D串线.

第31课:汽车模具接刀口绘制标准及2D刀口排样.

第01节：接刀口方式一.

第02节：接刀口方式二.

第03节：接刀口方式三.

第04节：AutoCAD-2D刀口排样.

第32课:单边带料产品连续料带设计全过程.

第01节：2D排样全过程.

第02节：3D排样全过程.

第33课:中间带料产品连续料带设计全过程.

第01节：2D排样全过程.

第02节：3D排样全过程.

第34课:双边带料产品及S形连料连续料带设计全过程.

第01节：2D排样全过程.

第02节：3D排样全过程.

第35课:标准2D模式料带设计.

第01节：2D标准料带平面图

第02节：2D标准料带侧视图与各种注解说明
